Подвесы МБКП
Металлические подвесы МБКП предназначены для подвески от 1 до 10 кабелей с наружным диаметром до 80 мм на бок или свод выработки.

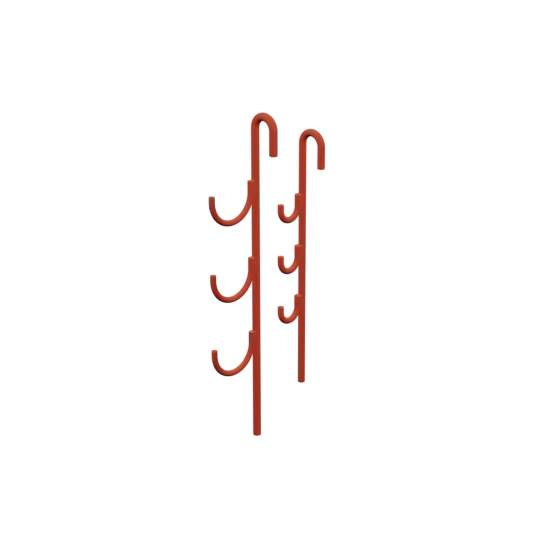

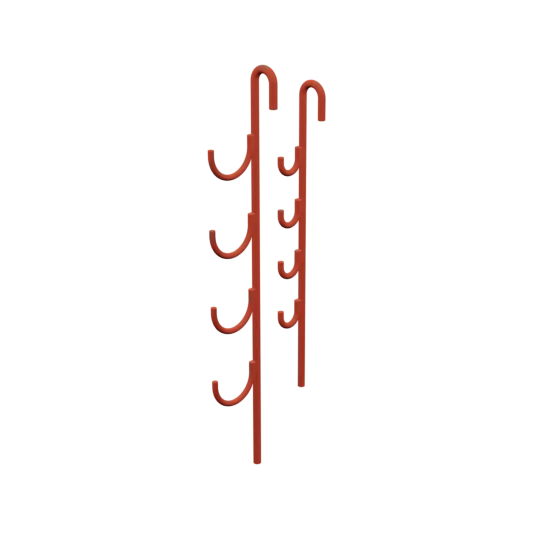

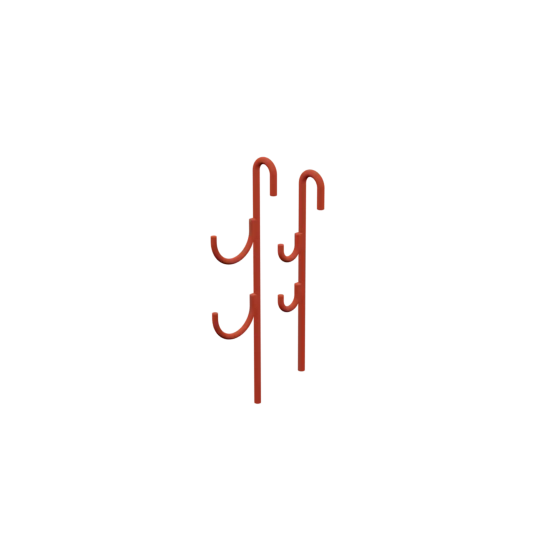

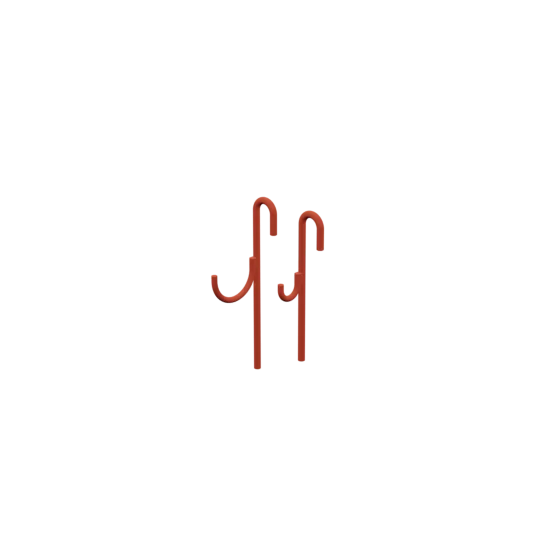

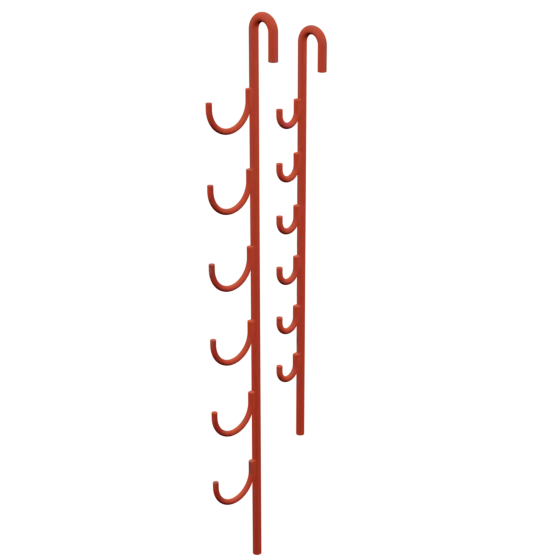

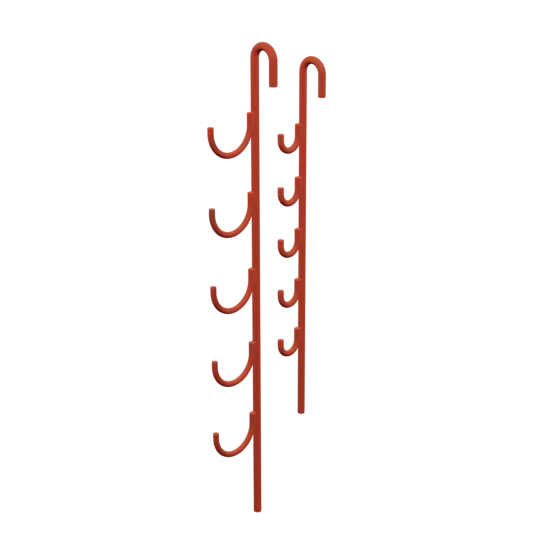

Описание
Подвесы МБКП выпускаются нескольких модификаций и представляют собой цельно сварную конструкцию, состоящую из несущей части с загнутой верхней частью с приваренными крюками для подвески кабелей. Несущая часть и крюки выполняются из круглой стали различного сечения.
Крепление подвеса к выработке выполняется посредством металлического костыля КС-2 или КС-1.
В отличие от подвесов МБЗ и МБЗК подвесы МБКП имеют возможность закрепления в нижней части, что позволяет прижать их к выработке при использовании для крепления кабелей на своде выработки. Подвесы допускается использовать с креплением к своду выработки под углом до 45 градусов. В отличие от подвесов МБК подвесы МБКП имеют прямую нижнюю часть, что при использовании костылей КС-2 позволяет выполнять демонтаж и монтаж подвесов без использования специального инструмента, т.е. обеспечивает неоднократное повторное использование подвесов.
Диаметр используемого для формирования несущей части круга, определяется в зависимости от количества крюков в конструкции подвеса и указан в условном обозначении. Приварные крюки в базовом исполнении выполняются из круга диаметром 10 мм. Диаметры используемого проката могут быть изменены по согласованию.
Все крюки выполняются под единый диаметр кабеля, по согласованию возможно изготовление подвесов с крюками под различные диаметры кабелей. Расстояние между крюками принято таким образом, чтобы на подвесе между кабелями расстояние составляло 60 мм.
Подвесы покрываются требуемым лакокрасочным защитным покрытием по согласованию с Заказчиком, а также могут изготавливаться из нержавеющей стали.
Обозначение
Полное обозначение
МБКП-АА-Б-ВВ-ГГ ТУ 25.11.23-002-78935341-2023
где:
где:
| АА – | диаметр круга основания, мм |
| Б – | количество закрепляемых кабелей, шт. |
| ВВ | максимальный диаметр закрепляемого кабеля, мм |
| ГГ | диаметр круга подвеса, мм |
Пример: МБКП-14-3-50-10 – подвес металлический с тремя крюками для кабелей с максимальным наружным диаметром 50 мм, основание выполнено из круга 14 мм, крюки из круга 10 мм.
Краткое обозначение
Подвесы МБКП базовых конфигураций, приведенные в таблице в разделе характеристики, могут заказываться с сокращенным обозначением: МБКП-АхБ, где А – количество крюков, Б – диаметр закрепляемых кабелей.
Характеристики
Подвесы МБКП выпускаются по ТУ 25.11.23-002-78935341-2023.
Нагрузка на один крюк подвеса не должна превышать 50 кг, на весь подвес 200 кг.
Подвесы поставляются на поддонах в связках, соединенных полипропиленовой лентой.
Для базовых конфигураций подвесов основные характеристики приведены в таблице.
| Сокращенное обозначение | Полное обозначение | Масса, кг | Кол. в упаковке, шт. | Масса упаковки, кг |
| МБКП-1х30 | МБКП-12-1-30-10 | 0,32 | 30 | 9,7 |
| МБКП-1х40 | МБКП-12-1-40-10 | 0,33 | 30 | 10 |
| МБКП-1х60 | МБКП-12-1-60-10 | 0,34 | 29 | 9,96 |
| МБКП-1х80 | МБКП-12-1-80-10 | 0,36 | 27 | 9,82 |
| МБКП-2х30 | МБКП-12-2-30-10 | 0,46 | 21 | 9,76 |
| МБКП-2х40 | МБКП-12-2-40-10 | 0,49 | 20 | 9,9 |
| МБКП-2х60 | МБКП-12-2-60-10 | 0,55 | 18 | 10 |
| МБКП-2х80 | МБКП-12-2-80-10 | 0,6 | 16 | 9,7 |
| МБКП-3х30 | МБКП-12-3-30-10 | 0,61 | 16 | 9,86 |
| МБКП-3х40 | МБКП-12-3-40-10 | 0,66 | 15 | 10 |
| МБКП-3х60 | МБКП-14-3-60-10 | 0,96 | 10 | 9,7 |
| МБКП-3х80 | МБКП-14-3-80-10 | 1,07 | 9 | 9,73 |
| МБКП-4х30 | МБКП-12-4-30-10 | 0,76 | 13 | 10 |
| МБКП-4х40 | МБКП-12-4-40-10 | 0,82 | 12 | 9,94 |
| МБКП-4х60 | МБКП-14-4-60-10 | 1,2 | 8 | 9,7 |
| МБКП-4х80 | МБКП-14-4-80-10 | 1,36 | 7 | 9,62 |
| МБКП-5х30 | МБКП-12-5-30-10 | 0,91 | 10 | 9,2 |
| МБКП-5х40 | МБКП-12-5-40-10 | 1 | 10 | 10 |
| МБКП-5х60 | МБКП-14-5-60-10 | 1,44 | 6 | 8,74 |
| МБКП-5х80 | МБКП-14-5-80-10 | 1,64 | 6 | 9,94 |
| МБКП-6х30 | МБКП-14-6-30-10 | 1,64 | 6 | 9,94 |
| МБКП-6х40 | МБКП-16-6-40-10 | 1,78 | 5 | 9 |
| МБКП-6х60 | МБКП-16-6-60-10 | 2,06 | 4 | 8,34 |
| МБКП-6х80 | МБКП-16-6-80-10 | 2,35 | 4 | 9,5 |
Размеры

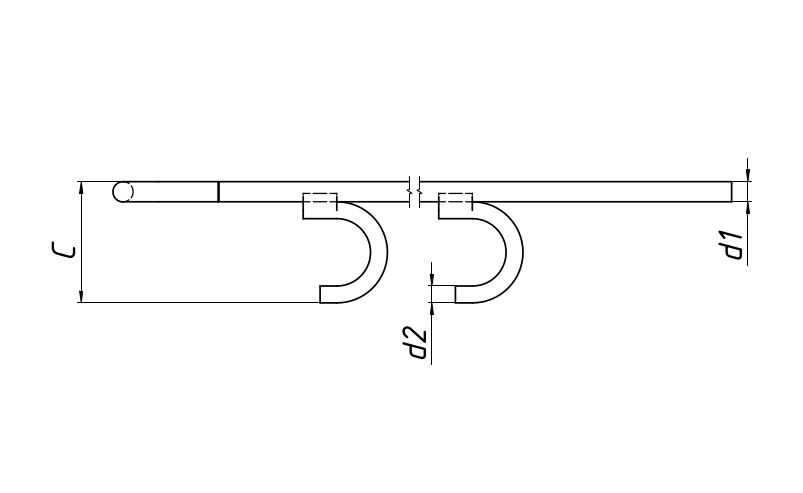

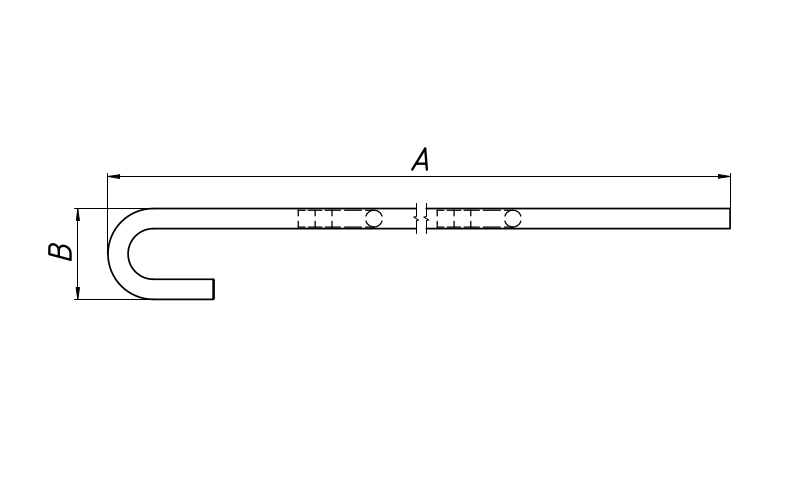

Размер подвесов зависит от модификации, размеры базовых конфигураций подвесов приведены в таблице.
| Сокращенное обозначение | Полное обозначение | d1, мм | Кол. кабелей, шт. | А, мм | B, мм | C, мм | R, мм | d2, мм |
| МБКП-1х30 | МБКП-12-1-30-10 | 12 | 1 | 280 | 55 | 62 | 30 | 10 |
| МБКП-1х40 | МБКП-12-1-40-10 | 12 | 1 | 290 | 55 | 72 | 40 | 10 |
| МБКП-1х60 | МБКП-12-1-60-10 | 12 | 1 | 310 | 55 | 92 | 60 | 10 |
| МБКП-1х80 | МБКП-12-1-80-10 | 12 | 1 | 330 | 55 | 112 | 80 | 10 |
| МБКП-2х30 | МБКП-12-2-30-10 | 12 | 2 | 370 | 55 | 62 | 30 | 10 |
| МБКП-2х40 | МБКП-12-2-40-10 | 12 | 2 | 390 | 55 | 72 | 40 | 10 |
| МБКП-2х60 | МБКП-12-2-60-10 | 12 | 2 | 430 | 55 | 92 | 60 | 10 |
| МБКП-2х80 | МБКП-12-2-80-10 | 12 | 2 | 470 | 55 | 112 | 80 | 10 |
| МБКП-3х30 | МБКП-12-3-30-10 | 12 | 3 | 460 | 55 | 62 | 30 | 10 |
| МБКП-3х40 | МБКП-12-3-40-10 | 12 | 3 | 490 | 55 | 72 | 40 | 10 |
| МБКП-3х60 | МБКП-14-3-60-10 | 14 | 3 | 550 | 60 | 94 | 60 | 10 |
| МБКП-3х80 | МБКП-14-3-80-10 | 14 | 3 | 610 | 60 | 114 | 80 | 10 |
| МБКП-4х30 | МБКП-12-4-30-10 | 12 | 4 | 550 | 60 | 62 | 30 | 10 |
| МБКП-4х40 | МБКП-12-4-40-10 | 12 | 4 | 590 | 60 | 72 | 40 | 10 |
| МБКП-4х60 | МБКП-14-4-60-10 | 14 | 4 | 670 | 60 | 94 | 60 | 10 |
| МБКП-4х80 | МБКП-14-4-80-10 | 14 | 4 | 750 | 60 | 114 | 80 | 10 |
| МБКП-5х30 | МБКП-12-5-30-10 | 12 | 5 | 640 | 55 | 62 | 30 | 10 |
| МБКП-5х40 | МБКП-12-5-40-10 | 12 | 5 | 690 | 55 | 72 | 40 | 10 |
| МБКП-5х60 | МБКП-14-5-60-10 | 14 | 5 | 790 | 60 | 94 | 60 | 10 |
| МБКП-5х80 | МБКП-14-5-80-10 | 14 | 5 | 890 | 60 | 114 | 80 | 10 |
| МБКП-6х30 | МБКП-14-6-30-10 | 14 | 6 | 735 | 60 | 66 | 30 | 10 |
| МБКП-6х40 | МБКП-16-6-40-10 | 16 | 6 | 795 | 65 | 76 | 40 | 10 |
| МБКП-6х60 | МБКП-16-6-60-10 | 16 | 6 | 915 | 65 | 96 | 60 | 10 |
| МБКП-6х80 | МБКП-16-6-80-10 | 16 | 6 | 1035 | 65 | 116 | 80 | 10 |
