Подвесы МБЗК
Металлические подвесы МБЗК предназначены для подвески от 1 до 10 кабелей с наружным диаметром до 80 мм на борт или свод выработки.
Описание

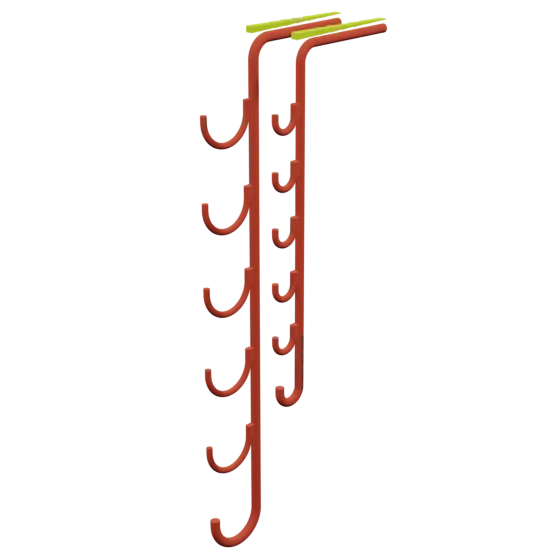

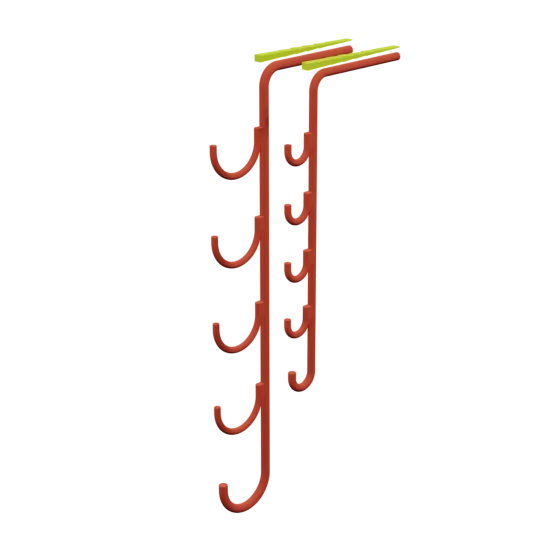

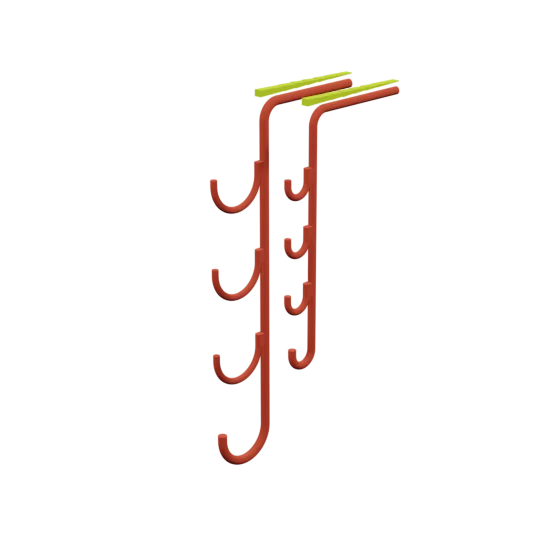

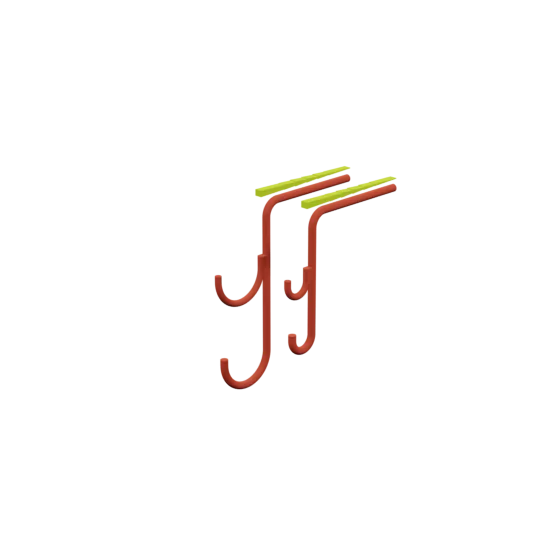

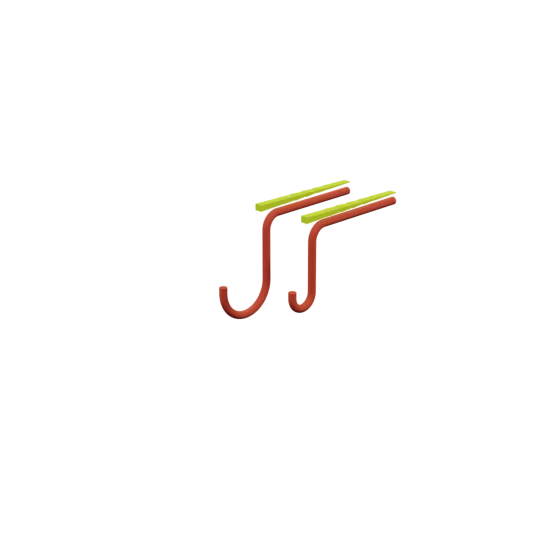

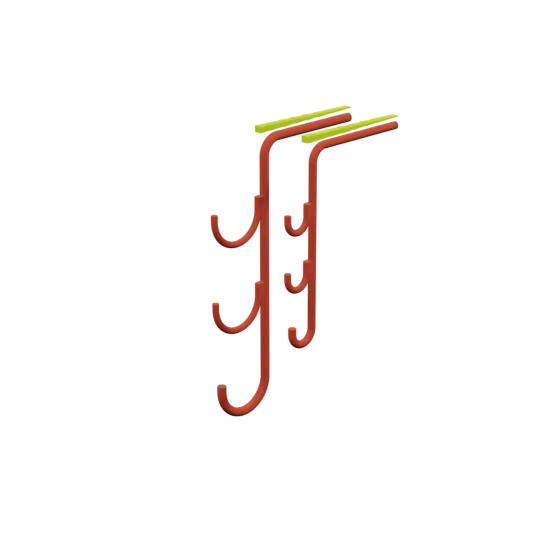

Подвесы МБЗК выпускаются нескольких модификаций и представляют собой цельно сварную конструкцию, состоящую из несущей Г-образной части с приваренными крюками для подвески кабелей. Несущая часть и крюки выполняются из круглой стали различного сечения.

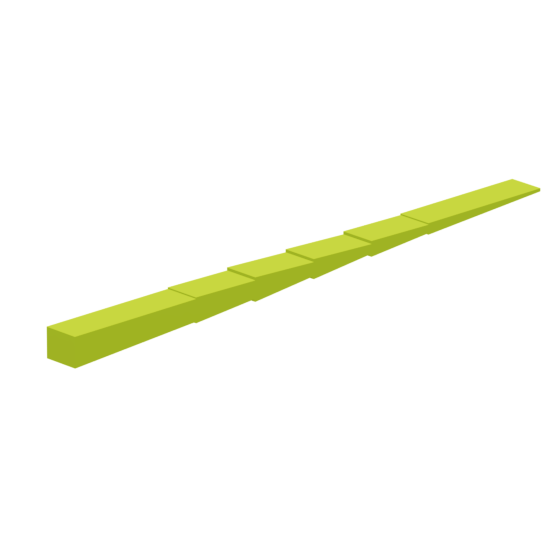

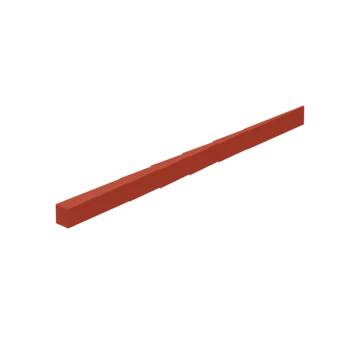

Крепление подвеса к выработке выполняется в шпуре посредством металлического клина К-1 (входит в комплект поставки). В твердые породы для обеспечения закрепления в шпур помещается деревянный шплинт, представляющий собой брусок прямоугольного сечения (изготавливается по месту). Для удобства закрепления диаметр шпура должен превышать диаметр круга несущей Г-образной части на 10 мм или более.
Подвесы имеют модификацию МБЗ, закрепление которых выполняется посредством непосредственного вбивания в шпур, при этом Г-образная часть имеет заострение. МБЗК обеспечивают более удобное и надежное закрепление, т.к. клин легче вбивается и при необходимости может быть дополнительно забит при ослаблении закрепления подвеса в шпуре.
Диаметр используемого для формирования несущей Г-образной части круга, определяется в зависимости от количества крюков в конструкции подвеса и указано в условном обозначении. Приварные крюки в базовом исполнении выполняются из круга диаметром 10 мм. Диаметры используемого проката могут быть изменены по согласованию.
Все крюки выполняются под единый диаметр кабеля, по согласованию возможно изготовление подвесов с крюками под различные диаметры кабелей. Расстояние между крюками принято таким образом, чтобы на подвесе между кабелями расстояние составляло 60 мм.
Подвесы покрываются требуемым лакокрасочным защитным покрытием по согласованию с Заказчиком, а также могут изготавливаться из нержавеющей стали.
Обозначение
Полное обозначение
МБЗК-АА-Б-ВВ-ГГ ТУ 25.11.23-002-78935341-2023
где:
где:
| АА – | диаметр круга основания, мм |
| Б – | количество закрепляемых кабелей, шт. |
| ВВ | максимальный диаметр закрепляемого кабеля, мм |
| ГГ | диаметр круга подвеса, мм |
Пример: МБЗК-14-3-50-10 – подвес металлический с тремя крюками для кабелей с максимальным наружным диаметром 50 мм, основание выполнено из круга 14 мм, крюки из круга 10 мм.
Краткое обозначение
Подвесы МБЗК базовых конфигураций, приведенные в таблице в разделе характеристики, могут заказываться с сокращенным обозначением: МБЗК-АхБ, где А – количество крюков, Б – диаметр закрепляемых каблей.
Характеристики
Подвесы МБЗК выпускаются по ТУ 25.11.23-002-78935341-2023.
Нагрузка на один крюк подвеса не должна превышать 50 кг, на весь подвес 200 кг.
Подвесы поставляются на поддонах в связках, соединенных полипропиленовой лентой.
Для базовых конфигураций подвесов основные характеристики приведены в таблице.
| Сокращенное обозначение | Полное обозначение | Масса, кг | Кол. в упаковке, шт. | Масса упаковки, кг |
| МБЗК-1х30 | МБЗК-12-1-30-12 | 0,3 | 30 | 9,1 |
| МБЗК-1х40 | МБЗК-12-1-40-12 | 0,32 | 30 | 9,7 |
| МБЗК-1х60 | МБЗК-12-1-60-12 | 0,34 | 28 | 9,62 |
| МБЗК-1х80 | МБЗК-12-1-80-12 | 0,37 | 26 | 9,82 |
| МБЗК-2х30 | МБЗК-12-2-30-10 | 0,45 | 22 | 10 |
| МБЗК-2х40 | МБЗК-12-2-40-10 | 0,48 | 20 | 9,7 |
| МБЗК-2х60 | МБЗК-12-2-60-10 | 0,55 | 18 | 10 |
| МБЗК-2х80 | МБЗК-12-2-80-10 | 0,61 | 16 | 9,86 |
| МБЗК-3х30 | МБЗК-12-3-30-10 | 0,6 | 15 | 9,1 |
| МБЗК-3х40 | МБЗК-12-3-40-10 | 0,65 | 15 | 9,85 |
| МБЗК-3х60 | МБЗК-14-3-60-10 | 0,96 | 10 | 9,7 |
| МБЗК-3х80 | МБЗК-14-3-80-10 | 1,08 | 8 | 8,74 |
| МБЗК-4х30 | МБЗК-12-4-30-10 | 0,74 | 12 | 8,98 |
| МБЗК-4х40 | МБЗК-12-4-40-10 | 0,81 | 12 | 9,82 |
| МБЗК-4х60 | МБЗК-14-4-60-10 | 1,2 | 8 | 9,7 |
| МБЗК-4х80 | МБЗК-14-4-80-10 | 1,37 | 6 | 8,32 |
| МБЗК-5х30 | МБЗК-12-5-30-10 | 0,89 | 10 | 9 |
| МБЗК-5х40 | МБЗК-12-5-40-10 | 0,98 | 10 | 9,9 |
| МБЗК-5х60 | МБЗК-14-5-60-10 | 1,44 | 6 | 8,74 |
| МБЗК-5х80 | МБЗК-14-5-80-10 | 1,65 | 6 | 10 |
| МБЗК-6х30 | МБЗК-14-6-30-10 | 1,61 | 6 | 9,76 |
| МБЗК-6х40 | МБЗК-16-6-40-10 | 1,76 | 6 | 10,66 |
| МБЗК-6х60 | МБЗК-16-6-60-10 | 2,06 | 6 | 8,34 |
| МБЗК-6х80 | МБЗК-16-6-80-10 | 2,37 | 4 | 9,58 |
Размеры
Размер подвесов зависит от модификации, размеры базовых конфигураций подвесов приведены в таблице.
| Сокращенное обозначение | Полное обозначение | d1, мм | Кол. кабелей, шт. | А, мм | Б, мм | R, мм | d2, мм |
| МБЗК-1х30 | МБЗК-12-1-30-12 | 12 | 1 | 245 | 140 | 30 | 12 |
| МБЗК-1х40 | МБЗК-12-1-40-12 | 12 | 1 | 255 | 145 | 40 | 12 |
| МБЗК-1х60 | МБЗК-12-1-60-12 | 12 | 1 | 275 | 155 | 60 | 12 |
| МБЗК-1х80 | МБЗК-12-1-80-12 | 12 | 1 | 295 | 165 | 80 | 12 |
| МБЗК-2х30 | МБЗК-12-2-30-10 | 12 | 2 | 240 | 230 | 30 | 10 |
| МБЗК-2х40 | МБЗК-12-2-40-10 | 12 | 2 | 250 | 245 | 40 | 10 |
| МБЗК-2х60 | МБЗК-12-2-60-10 | 12 | 2 | 270 | 275 | 60 | 10 |
| МБЗК-2х80 | МБЗК-12-2-80-10 | 12 | 2 | 290 | 305 | 80 | 10 |
| МБЗК-3х30 | МБЗК-12-3-30-10 | 12 | 3 | 240 | 320 | 30 | 10 |
| МБЗК-3х40 | МБЗК-12-3-40-10 | 12 | 3 | 250 | 345 | 40 | 10 |
| МБЗК-3х60 | МБЗК-14-3-60-10 | 14 | 3 | 275 | 400 | 60 | 10 |
| МБЗК-3х80 | МБЗК-14-3-80-10 | 14 | 3 | 295 | 450 | 80 | 10 |
| МБЗК-4х30 | МБЗК-12-4-30-10 | 12 | 4 | 240 | 410 | 30 | 10 |
| МБЗК-4х40 | МБЗК-12-4-40-10 | 12 | 4 | 250 | 445 | 40 | 10 |
| МБЗК-4х60 | МБЗК-14-4-60-10 | 14 | 4 | 275 | 520 | 60 | 10 |
| МБЗК-4х80 | МБЗК-14-4-80-10 | 14 | 4 | 295 | 590 | 80 | 10 |
| МБЗК-5х30 | МБЗК-12-5-30-10 | 12 | 5 | 240 | 500 | 30 | 10 |
| МБЗК-5х40 | МБЗК-12-5-40-10 | 12 | 5 | 250 | 545 | 40 | 10 |
| МБЗК-5х60 | МБЗК-14-5-60-10 | 14 | 5 | 275 | 640 | 60 | 10 |
| МБЗК-5х80 | МБЗК-14-5-80-10 | 14 | 5 | 295 | 730 | 80 | 10 |
| МБЗК-6х30 | МБЗК-14-6-30-10 | 14 | 6 | 250 | 605 | 30 | 10 |
| МБЗК-6х40 | МБЗК-16-6-40-10 | 16 | 6 | 260 | 660 | 40 | 10 |
| МБЗК-6х60 | МБЗК-16-6-60-10 | 16 | 6 | 280 | 770 | 60 | 10 |
| МБЗК-6х80 | МБЗК-16-6-80-10 | 16 | 6 | 300 | 880 | 80 | 10 |
