Подвесы МКГ
Металлические подвесы МКГ предназначены для подвески от 1 до 6 кабелей с наружным диаметром до 80 мм на кровлю или свод выработки. Подвес закрепляется посредством анкерной крепи типа АКР (КРА)-16, КАМШ (КАМВ) или аналогичной. Допускается, при достаточно устойчивости пород, крепление с использованием забивного металлического костыля КС-1.
Описание

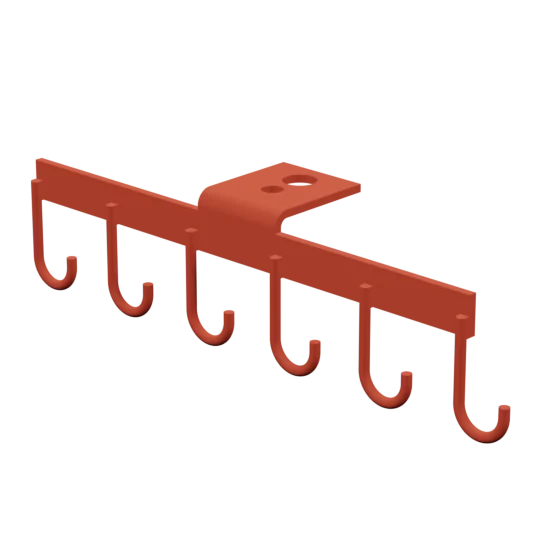

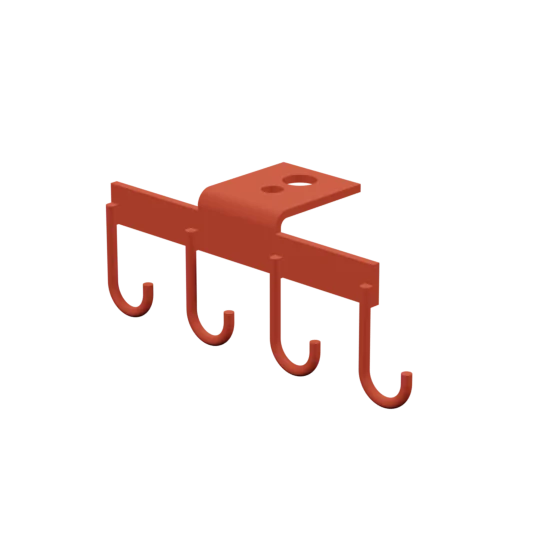

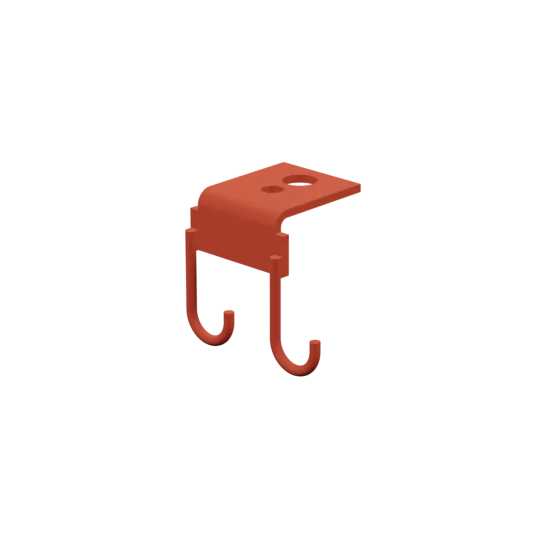

Подвесы МКГ выпускаются нескольких модификаций и представляют собой цельно сварную конструкцию, состоящую из несущей части с приваренными крюками для подвески кабелей. Несущая часть выполняется из листа толщиной 8 мм, крюки выполняются из круглой стали различного сечения.
Кронштейн закрепляется к кровле или своду выработки (без ограничения угла) анкерной крепью с диаметром анкера до 32 мм или с использованием забивного металлического костыля (который фиксируется посредством деревянного шканта (вбивается в него)). В качестве костыля допускается использовать кронштейн КСО-1.
Толщина листа, используемого для формирования несущей части, может быть скорректирована по согласованию, в базовом исполнении применяется лист толщиной 8 мм. Приварные крюки в базовом исполнении выполняются из круга диаметром 10 мм. Диаметры используемого проката могут быть изменены по согласованию.
Все крюки выполняются под единый диаметр кабеля, по согласованию возможно изготовление подвесов с крюками под различные диаметры кабелей. Расстояние между крюками принято таким образом, чтобы на подвесе между кабелями расстояние составляло 60 мм.
Подвесы покрываются требуемым лакокрасочным защитным покрытием по согласованию с Заказчиком, а также могут изготавливаться из нержавеющей стали.
Обозначение
Полное обозначение
МКГ-А-ББ-ВВ ТУ 25.11.23-002-78935341-2023
где:
где:
| А – | количество закрепляемых кабелей, шт. |
| ББ – | максимальный диаметр закрепляемого кабеля, мм |
| ВВ | диаметр круга подвеса, мм |
Пример: МКГ-4-50-10 – подвес металлический с четырьмя крюками для кабелей с максимальным наружным диаметром 50 мм, крюки выполенены из круга 10 мм.
Краткое обозначение
Подвесы МКГ базовых конфигураций, приведенные в таблице в разделе характеристики, могут заказываться с сокращенным обозначением: МКГ-А-ББ, где А – количество крюков, ББ – диаметр закрепляемых каблей.
Характеристики
Подвесы МКГ выпускаются по ТУ 25.11.23-002-78935341-2023.
Нагрузка на один крюк подвеса не должна превышать 50 кг, на весь подвес 200 кг.
Подвесы поставляются на поддонах в связках, соединенных полипропиленовой лентой.
Для базовых конфигураций подвесов основные характеристики приведены в таблице.
| Сокращенное обозначение | Полное обозначение | Масса, кг | Кол. в упаковке, шт. | Масса упаковки, кг |
| МКГ-2-30 | МКГ-2-30-10 | 1,2 | 8 | 9,6 |
| МКГ-4-30 | МКГ-4-30-10 | 1,8 | 5 | 8,8 |
| МКГ-6-30 | МКГ-6-30-10 | 2,4 | 4 | 9,6 |
| МКГ-2-40 | МКГ-2-40-10 | 1,2 | 8 | 9,7 |
| МКГ-4-40 | МКГ-4-40-10 | 2 | 5 | 9,9 |
| МКГ-6-40 | МКГ-6-40-10 | 2,8 | 3 | 8,2 |
| МКГ-2-60 | МКГ-2-60-10 | 1,4 | 7 | 9,7 |
| МКГ-4-60 | МКГ-4-60-10 | 2,4 | 4 | 9,7 |
| МКГ-6-60 | МКГ-6-60-10 | 3,4 | 3 | 10,3 |
| МКГ-2-80 | МКГ-2-80-10 | 1,6 | 6 | 9,3 |
| МКГ-4-80 | МКГ-4-80-10 | 2,9 | 3 | 8,5 |
| МКГ-6-80 | МКГ-6-80-10 | 4,2 | 2 | 8,3 |
Размеры

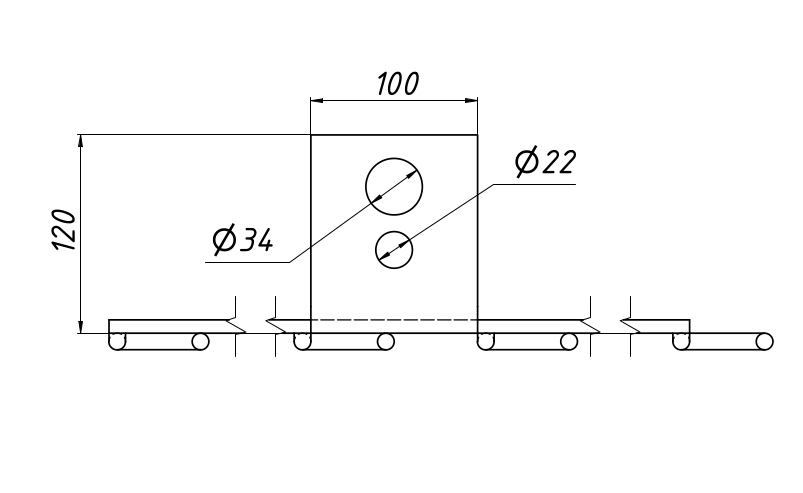

Размер подвесов зависит от модификации, размеры базовых конфигураций подвесов приведены в таблице.
| Сокращенное обозначение | Полное обозначение | d, мм | Кол. кабелей, шт. | А, мм | B, мм | R, мм |
| МКГ-2-30 | МКГ-2-30-10 | 10 | 2 | 100 | 135 | 30 |
| МКГ-4-30 | МКГ-4-30-10 | 10 | 4 | 280 | 135 | 30 |
| МКГ-6-30 | МКГ-6-30-10 | 10 | 6 | 460 | 135 | 30 |
| МКГ-2-40 | МКГ-2-40-10 | 10 | 2 | 120 | 150 | 40 |
| МКГ-4-40 | МКГ-4-40-10 | 10 | 4 | 340 | 150 | 40 |
| МКГ-6-40 | МКГ-6-40-10 | 10 | 6 | 560 | 150 | 40 |
| МКГ-2-60 | МКГ-2-60-10 | 10 | 2 | 160 | 180 | 60 |
| МКГ-4-60 | МКГ-4-60-10 | 10 | 4 | 460 | 180 | 60 |
| МКГ-6-60 | МКГ-6-60-10 | 10 | 6 | 760 | 180 | 60 |
| МКГ-2-80 | МКГ-2-80-10 | 10 | 2 | 200 | 210 | 80 |
| МКГ-4-80 | МКГ-4-80-10 | 10 | 4 | 580 | 210 | 80 |
| МКГ-6-80 | МКГ-6-80-10 | 10 | 6 | 610 | 210 | 80 |
