Подвесы МКЗ
Металлические подвесы МКЗ предназначены для подвески от 1 до 6 кабелей с наружным диаметром до 80 мм на кровлю или свод выработки. Крепление подвеса к выработке выполняется посредством его непосредственного забивания в шпур.

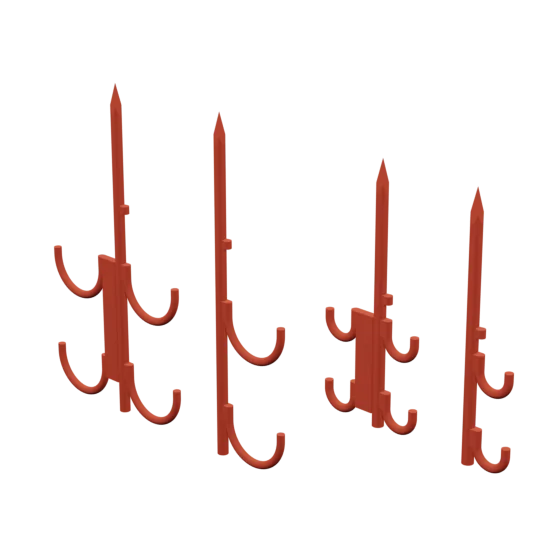

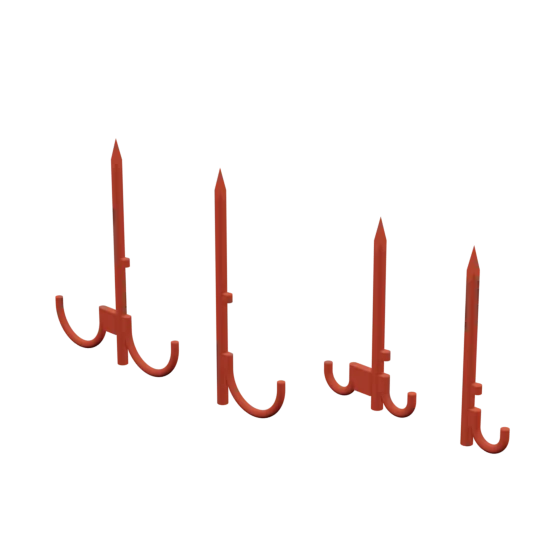

Описание
Подвесы МКЗ выпускаются нескольких модификаций и представляют собой цельно сварную конструкцию, состоящую из несущей части с приваренными крюками для подвески кабелей. Несущая часть и крюки выполняются из круглой стали различного сечения. Несущая часть имеет приварной упор для удобства ограничения забивки подвеса в шпур. При двухстороннем расположении крюков в конструкции предусмотрено уширение для обеспечения расстояния между кабелями в 60 мм.
Крепление подвеса к выработке выполняется посредством его непосредственного забивания в шпур (для чего несущая часть выполнена конусной). В твердые породы для обеспечения закрепления в шпур помещается деревянный шплинт, представляющий собой брусок прямоугольного сечения (изготавливается по-месту).
Диаметр круга, используемого для формирования несущей части , определяется в зависимости от количества крюков в конструкции подвеса и указано в условном обозначении. Приварные крюки в базовом исполнении выполняются из круга диаметром 10 мм. Диаметры используемого проката могут быть изменены по согласованию.
Все крюки выполняются под единый диаметр кабеля, по согласованию возможно изготовление подвесов с крюками под различные диаметры кабелей. Расстояние между крюками принято таким образом, чтобы на подвесе между кабелями расстояние составляло 60 мм.
Подвесы покрываются требуемым лакокрасочным защитным покрытием по согласованию с Заказчиком, а также могут изготавливаться из нержавеющей стали.
Обозначение
Полное обозначение
МКЗ-АА-Б-ВВ-ГГ-Д ТУ 25.11.23-002-78935341-2023
где:
где:
| АА – | диаметр круга основания, мм |
| Б – | количество уровней закрепления кабелей, шт. |
| ВВ | максимальный диаметр закрепляемого кабеля, мм |
| ГГ | диаметр круга подвеса, мм |
| Д | обозначение двухстороннего расположения крюков (для одностороннего не указывается) |
Пример: МКЗ-14-3-50-10-Д – подвес металлический с тремя крюками с двух сторон (три уровня закрепления) для кабелей с максимальным наружным диаметром 50 мм, основание выполнено из круга 14 мм, крюки из круга 10 мм.
Краткое обозначение
Подвесы МКЗ базовых конфигураций, приведенные в таблице в разделе характеристики, могут заказываться с сокращенным обозначением: МКЗ-АхБ, где А – количество крюков, Б – диаметр закрепляемых каблей.
Характеристики
Подвесы МКЗ выпускаются по ТУ 25.11.23-002-78935341-2023.
Нагрузка на один крюк подвеса не должна превышать 50 кг, на весь подвес 200 кг.
Подвесы поставляются на поддонах в связках, соединенных полипропиленовой лентой.
Для базовых конфигураций подвесов основные характеристики приведены в таблице.
| Сокращенное обозначение | Полное обозначение | Масса, кг | Кол. в упаковке, шт. | Масса упаковки, кг |
| МКЗ-1х30 | МКЗ-14-1-30-10 | 0,35 | 28 | 9,9 |
| МКЗ-1х40 | МКЗ-14-1-40-10 | 0,28 | 26 | 10 |
| МКЗ-1х60 | МКЗ-14-1-60-10 | 0,43 | 23 | 10 |
| МКЗ-1х80 | МКЗ-14-1-80-10 | 0,49 | 20 | 9,9 |
| МКЗ-1х30-Д | МКЗ-14-1-30-10-Д | 0,48 | 20 | 9,7 |
| МКЗ-1х40-Д | МКЗ-14-1-40-10-Д | 0,51 | 19 | 9,8 |
| МКЗ-1х60-Д | МКЗ-14-1-60-10-Д | 0,59 | 16 | 9,6 |
| МКЗ-1х80-Д | МКЗ-14-1-80-10-Д | 0,66 | 15 | 10 |
| МКЗ-2х30 | МКЗ-14-2-30-10 | 0,53 | 18 | 9,64 |
| МКЗ-2х40 | МКЗ-14-2-40-10 | 0,58 | 17 | 9,7 |
| МКЗ-2х60 | МКЗ-14-2-60-10 | 0,68 | 14 | 9,6 |
| МКЗ-2х80 | МКЗ-14-2-80-10 | 0,77 | 12 | 9,4 |
| МКЗ-2х30-Д | МКЗ-14-2-30-10-Д | 0,9 | 11 | 10 |
| МКЗ-2х40-Д | МКЗ-14-2-40-10-Д | 1,0 | 10 | 9,9 |
| МКЗ-2х60-Д | МКЗ-14-2-60-10-Д | 1,16 | 8 | 9,4 |
| МКЗ-2х80-Д | МКЗ-14-2-80-10-Д | 1,35 | 7 | 9,5 |
| МКЗ-3х30 | МЗБ-12-3-30-10 | 0,7 | 14 | 9,9 |
| МКЗ-3х40 | МЗБ-12-3-40-10 | 0,77 | 12 | 9,4 |
| МКЗ-3х60 | МЗБ-14-3-60-10 | 0,92 | 10 | 9,3 |
| МКЗ-3х80 | МЗБ-14-3-80-10 | 1,06 | 9 | 9,7 |
| МКЗ-3х30-Д | МКЗ-14-3-30-10-Д | 1,32 | 7 | 9,4 |
| МКЗ-3х40-Д | МКЗ-14-3-40-10-Д | 1,46 | 6 | 8,9 |
| МКЗ-3х60-Д | МКЗ-14-3-60-10-Д | 1,73 | 5 | 8,5 |
| МКЗ-3х80-Д | МКЗ-14-3-80-10-Д | 2,01 | 4 | 8,2 |
Размеры
Размер подвесов зависит от модификации, размеры базовых конфигураций подвесов приведены в таблице.
| Сокращенное обозначение | Полное обозначение | d1, мм | Кол. уровней, шт. | А, мм | B, мм | R, мм | d2, мм |
| МКЗ-1х30 | МКЗ-14-1-30-10 | 14 | 1 | 235 | 90 | 30 | 10 |
| МКЗ-1х40 | МКЗ-14-1-40-10 | 14 | 1 | 250 | 100 | 40 | 10 |
| МКЗ-1х60 | МКЗ-14-1-60-10 | 14 | 1 | 280 | 120 | 60 | 10 |
| МКЗ-1х80 | МКЗ-14-1-80-10 | 14 | 1 | 310 | 140 | 80 | 10 |
| МКЗ-1х30-Д | МКЗ-14-1-30-10-Д | 14 | 1 | 235 | 140 | 30 | 10 |
| МКЗ-1х40-Д | МКЗ-14-1-40-10-Д | 14 | 1 | 250 | 160 | 40 | 10 |
| МКЗ-1х60-Д | МКЗ-14-1-60-10-Д | 14 | 1 | 280 | 200 | 60 | 10 |
| МКЗ-1х80-Д | МКЗ-14-1-80-10-Д | 14 | 1 | 310 | 240 | 80 | 10 |
| МКЗ-2х30 | МКЗ-14-2-30-10 | 14 | 2 | 325 | 90 | 30 | 10 |
| МКЗ-2х40 | МКЗ-14-2-40-10 | 14 | 2 | 350 | 100 | 40 | 10 |
| МКЗ-2х60 | МКЗ-14-2-60-10 | 14 | 2 | 400 | 120 | 60 | 10 |
| МКЗ-2х80 | МКЗ-14-2-80-10 | 14 | 2 | 450 | 140 | 80 | 10 |
| МКЗ-2х30-Д | МКЗ-14-2-30-10-Д | 14 | 2 | 325 | 140 | 30 | 10 |
| МКЗ-2х40-Д | МКЗ-14-2-40-10-Д | 14 | 2 | 350 | 160 | 40 | 10 |
| МКЗ-2х60-Д | МКЗ-14-2-60-10-Д | 14 | 2 | 400 | 200 | 60 | 10 |
| МКЗ-2х80-Д | МКЗ-14-2-80-10-Д | 14 | 2 | 450 | 240 | 80 | 10 |
| МКЗ-3х30 | МКЗ-14-3-30-10 | 14 | 3 | 415 | 90 | 30 | 10 |
| МКЗ-3х40 | МКЗ-14-3-40-10 | 14 | 3 | 450 | 100 | 40 | 10 |
| МКЗ-3х60 | МКЗ-14-3-60-10 | 14 | 3 | 520 | 120 | 60 | 10 |
| МКЗ-3х80 | МКЗ-14-3-80-10 | 14 | 3 | 560 | 140 | 80 | 10 |
| МКЗ-3х30-Д | МКЗ-14-3-30-10-Д | 14 | 3 | 415 | 140 | 30 | 10 |
| МКЗ-3х40-Д | МКЗ-14-3-40-10-Д | 14 | 3 | 450 | 160 | 40 | 10 |
| МКЗ-3х60-Д | МКЗ-14-3-60-10-Д | 14 | 3 | 520 | 200 | 60 | 10 |
| МКЗ-3х80-Д | МКЗ-14-3-80-10-Д | 14 | 3 | 560 | 240 | 80 | 10 |
