Кронштейн стартовый КСГ-10
Кронштейн предназначен для крепления 10 групп подвесов ПК к кровле или своду выработки. Кронштейн закрепляется посредством анкерной крепи типа АКР (КРА)-16, КАМШ (КАМВ), шурупов по бетону или аналогичными анкерами. Допускается при достаточной устойчивости пород крепление с использованием забивного металлического костыля.
Описание

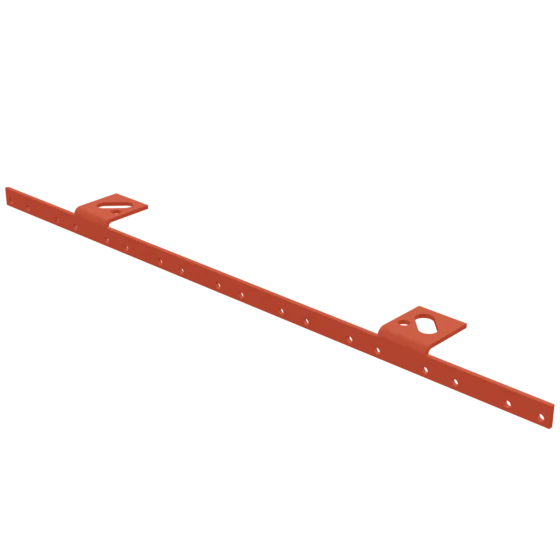

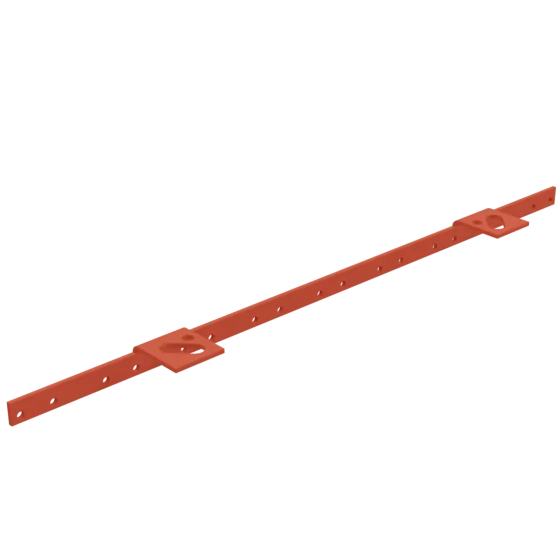

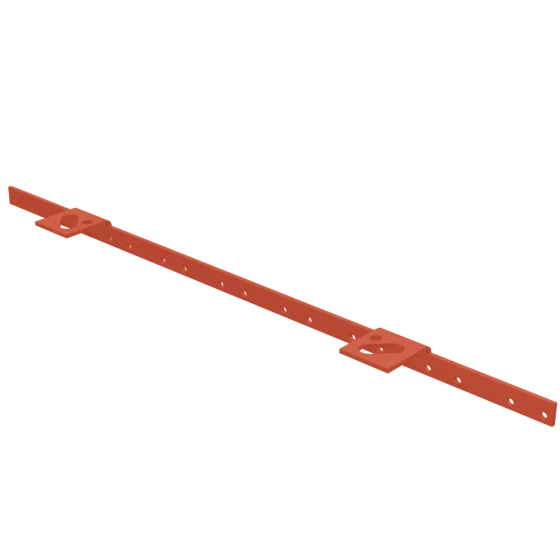

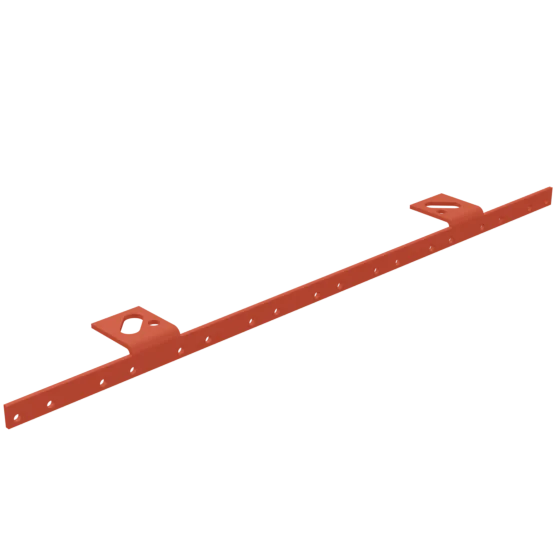

Кронштейн представляет собой гнутую конструкцию, изготавливаемую из стального листа толщиной 8 мм.
Кронштейн закрепляется к кровле или своду выработки анкерной крепью с диаметром анкера до 32 мм или с использованием забивного металлического костыля КС-1, болтов самоанкерующихся распорных БСР, шурупов по бетону или аналогичными анкерами. В качестве костыля допускается использовать кронштейн КСО-1.
На кронштейне подвесы ПК закрепляются с использованием штифта Ш2, при нагрузке до 20 кг. закрепление подвесов ПК выполняется с использованием комплектных штифтов Ш1.
Кронштейны покрываются требуемым лакокрасочным защитным покрытием по согласованию с Заказчиком, а также могут изготавливаться из нержавеющей стали.
Обозначение
Кронштей стартовый КСГ-10 ТУ 25.11.23-001-78935341-2023
Характеристики
| Тип | КСГ-10 |
| Габаритные размеры (ВхШхГ), мм | 56х115х1374 |
| Количество закрепляемых груп подвесов, не более | 10 |
| Нагрузка на кронштейн, не более, кг | 600 |
| Материал (основной) | сталь |
| Единица измерения | шт. |
| Масса ед., кг | 4,44 |
| Количество в упаковке, шт. | 5 |
| Размер упаковки (ВхШхГ), мм | 190х1374х90 |
| Тип упаковки | связка стальной или полимерной лентой |
| Масса упаковки, кг | 22,15 |
| Обозначение документа | ТУ 25.11.23-001-78935341-2023 |
