Кронштейн стартовый КСГ-4
Кронштейн предназначен для крепления 4 групп подвесов ПК к кровле или своду выработки. Кронштейн закрепляется посредством анкерной крепи типа АКР (КРА)-16, КАМШ (КАМВ), шурупов по бетону или аналогичными анкерами. Допускается, при достаточной устойчивости пород, крепление с использованием забивного металлического костыля.
Описание

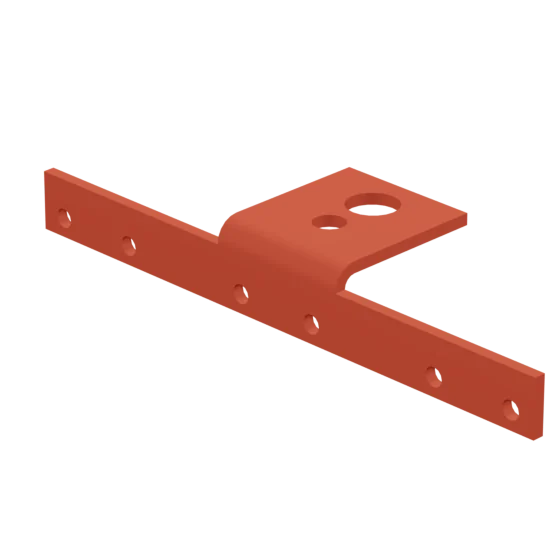

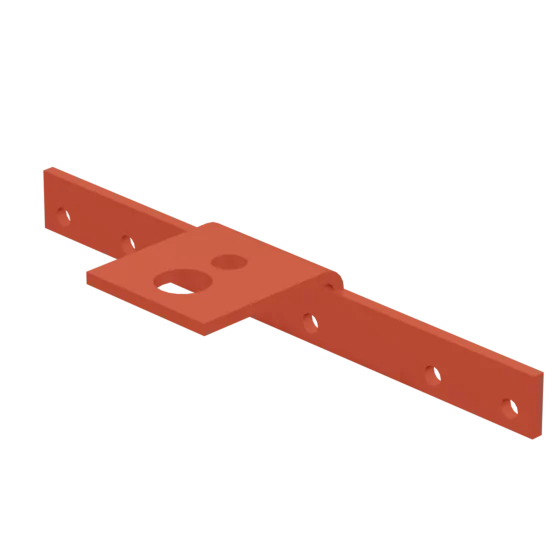

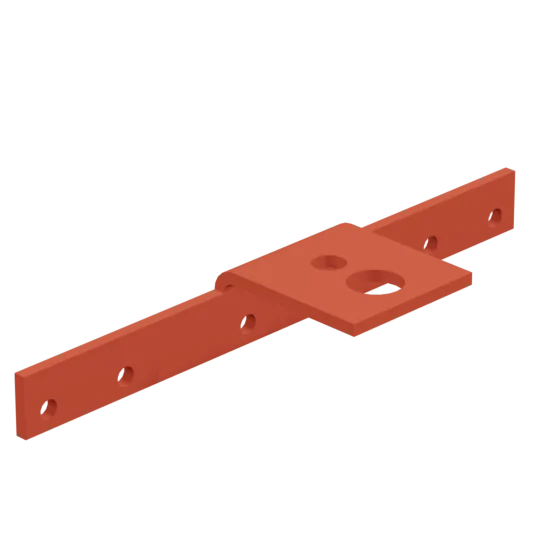

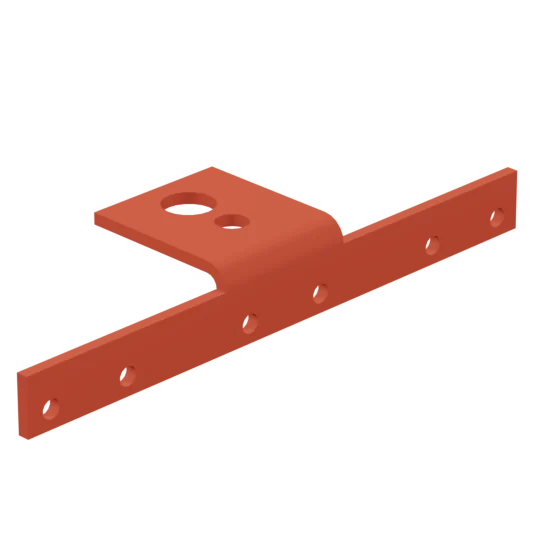

Кронштейн представляет собой гнутую конструкцию, изготавливаемую из стального листа толщиной 8 мм.
Кронштейн закрепляется к кровле или своду выработки анкерной крепью с диаметром анкера до 32 мм или с использованием забивного металлического костыля КС-1, болтов самоанкерующихся распорных БСР, шурупов по бетону или аналогичными анкерами. В качестве костыля допускается использовать кронштейн КСО-1.

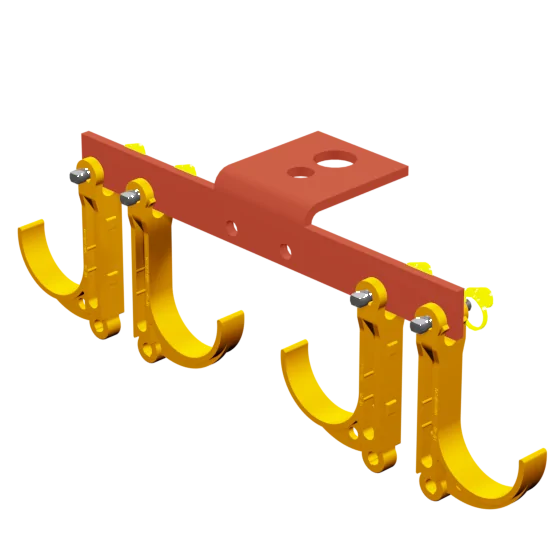

На кронштейне подвесы ПК закрепляются с использованием штифта Ш2, при нагрузке до 20 кг. закрепление подвесов ПК выполняется с использованием комплектных штифтов Ш1.
Кронштейны покрываются требуемым лакокрасочным защитным покрытием по согласованию с Заказчиком, а также могут изготавливаться из нержавеющей стали.
Для выработок с неровными краями (например, пройденных буровзрывным способом) мы рекомендуем использовать двухфланцевые КСГ. Двухфланцевые КСГ имеют овальные отверстия во фланцевой части, что позволяет скомпенсировать неточность бурения отверстий в выработке.
Обозначение
Кронштей стартовый КСГ-4 ТУ 25.11.23-001-78935341-2023
Обозначение
Полное обозначение
КСГ-4-БББ-В-Г ТУ 25.11.23-002-78935341-2023
где:
| БББ – | расстояние от внешней поверхности фланцев до осей отверстий закрепления подвесов, мм |
| В- | количество опорных фланцев на кронштейне (1 или 2) |
| Г- | диаметр отверстия под анкер, мм |
Пример: КСГ-4-140-2-14 – кронштейн стартовый с двумя фланцами с расстоянием до внешней поверхности фланцев до осей отверстий 140 мм с отверстиями 14 мм для закрепления.
Краткое обозначение
Базовая конфигурация кронштейна имеет полное обозначение КСГ-4-43-1-14 заказывается по сокращенному наименованию КСГ-4.
Характеристики
| Тип | КСГ-4 |
| Габаритные размеры (ВхШхГ), мм | 56х115х416 |
| Количество закрепляемых груп подвесов, не более | 2 |
| Нагрузка на кронштейн, не более, кг | 300 |
| Материал (основной) | сталь |
| Единица измерения | шт. |
| Масса ед., кг | 1,65 |
| Количество в упаковке, шт. | 10 |
| Размер упаковки (ВхШхГ), мм | 190х420х135 |
| Тип упаковки | связка стальной или полимерной лентой |
| Масса упаковки, кг | 16,5 |
| Обозначение документа | ТУ 25.11.23-001-78935341-2023 |
