Кронштейн стартовый КСО-1
Кронштейн предназначен для крепления одной группы полимерных подвесов к борту или кровле выработки. Кронштейн закрепляется посредством забивания в шпур с деревянным шкантом (бруском).
Описание
Кронштейн представляет собой гнутую конструкцию, изготавливаемую из круга диаметром 14 мм, заостренную с одной стороны.
Кронштейн забивается в шпур (диаметром не менее 16 мм) и фиксируется посредством деревянного шканта (вбивается в него). В качестве шканта может служить брусок, обеспечивающий надежную фиксацию после забивания в него кронштейна.
На кронштейне подвесы ПК закрепляются с использованием штифта Ш2.
Кронштейны покрываются требуемым лакокрасочным защитным покрытием по согласованию с Заказчиком, а также могут изготавливаться из нержавеющей стали.
Обозначение
Кронштейн стартовый КСО-1 ТУ 25.11.23-001-78935341-2023
Характеристики
| Тип | КСО-1 |
| Габаритные размеры (ВхШхГ), мм | 210х55х13 |
| Нагрузка, кг, не более | 200 |
| Материал (основной) | сталь Ст3 |
| Единица измерения | шт. |
| Масса ед., кг | 0,265 |
| Количество в упаковке, шт. | 32 |
| Размер упаковки (ВхШхГ), мм | 100х165х220 |
| Тип упаковки | гофроящик |
| Масса упаковки, кг | 8,7 |
| Обозначение документа | ТУ 25.11.23-001-78935341-2023 |

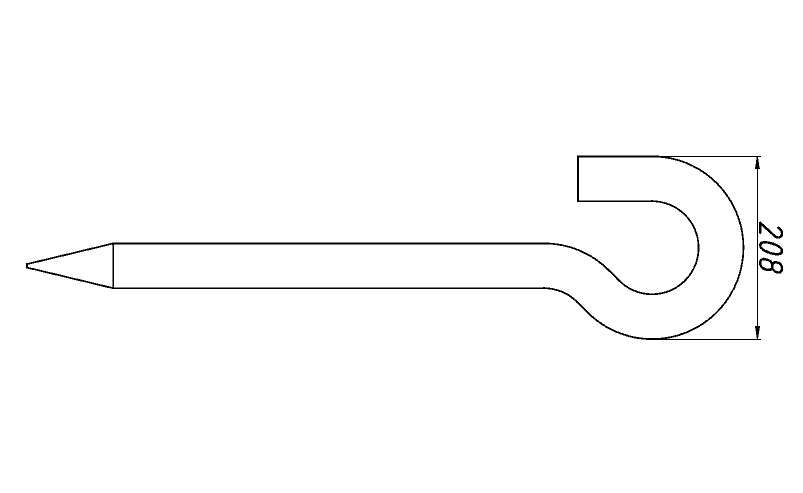

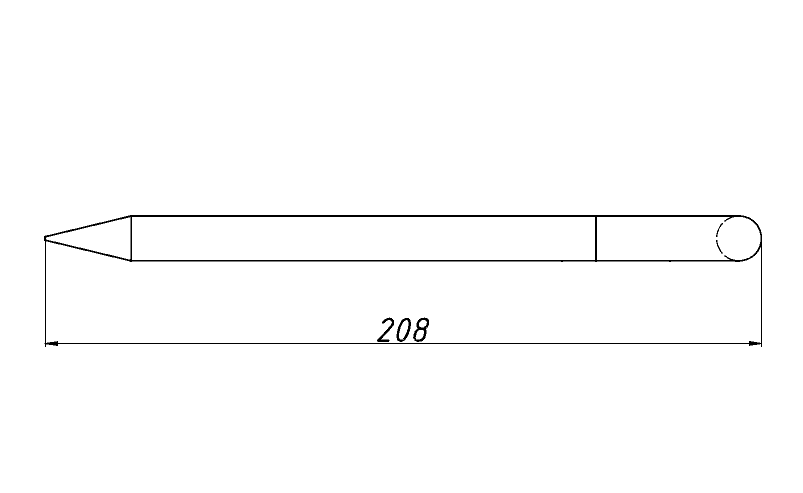

Размеры
