Кронштейн стартовый КСО-3
Кронштейн предназначен для крепления одной группы полимерных подвесов к борту или кровле выработки. Кронштейн закрепляется к основанию анкерной крепью или болтами БСР.
Описание

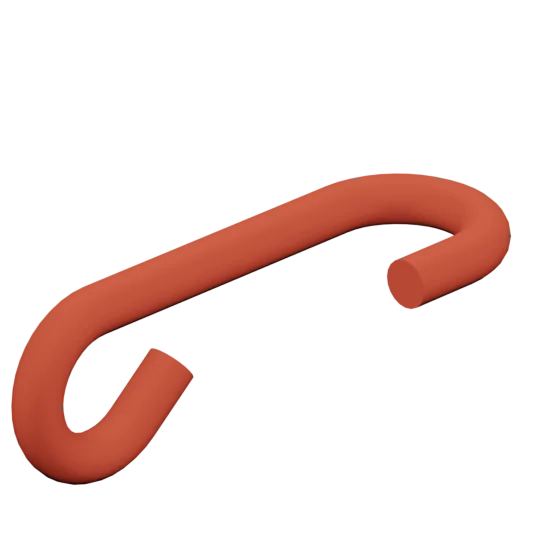

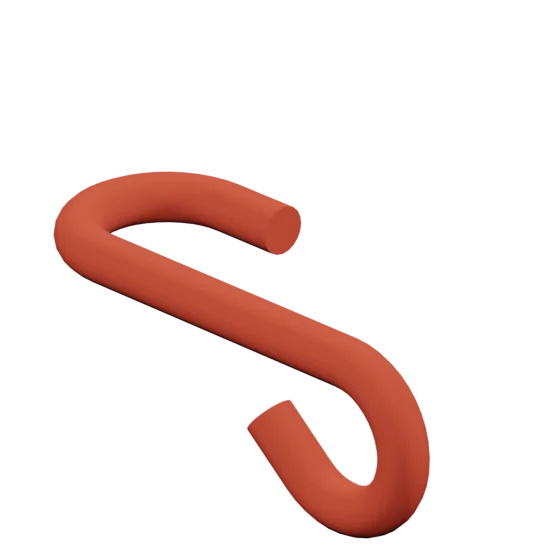

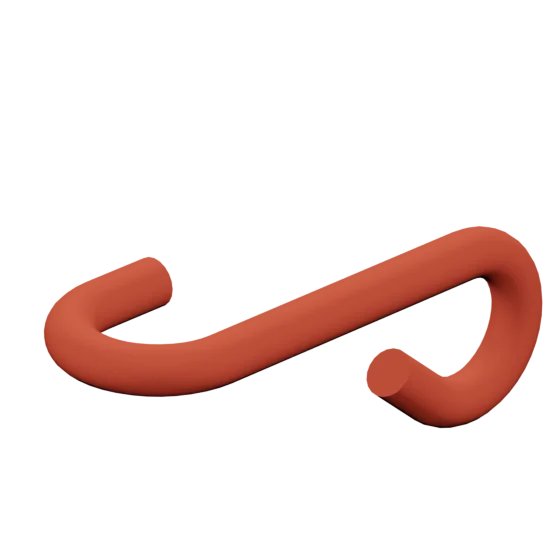

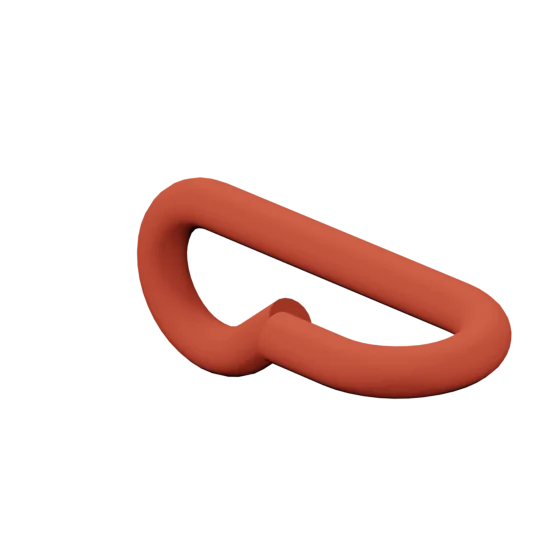

Кронштейн представляет собой гнутую конструкцию, изготавливаемую из круга диаметром 12 мм.
Кронштейн закрепляется под шайбу анкерной крепи (с диаметром шайбы до 100 мм и диаметром анкера до 32 мм) и может использоваться как для крепления к кровле так и к борту выработки.
На кронштейне подвесы ПК закрепляются с использованием штифта Ш2.
Кронштейны покрываются требуемым лакокрасочным защитным покрытием по согласованию с Заказчиком, а также могут изготавливаться из нержавеющей стали.
Обозначение
Кронштейн стартовый КСО-3 ТУ 25.11.23-001-78935341-2023
Характеристики
| Тип | КСО-3 |
| Габаритные размеры (ВхШхГ), мм | 147х57х53 |
| Нагрузка, кг, не более | 200 |
| Материал (основной) | сталь Ст3 |
| Единица измерения | шт. |
| Масса ед., кг | 0,281 |
| Количество в упаковке, шт. | 20 |
| Размер упаковки (ВхШхГ), мм | 100х165х220 |
| Тип упаковки | гофроящик |
| Масса упаковки, кг | 5,7 |
| Обозначение документа | ТУ 25.11.23-001-78935341-2023 |

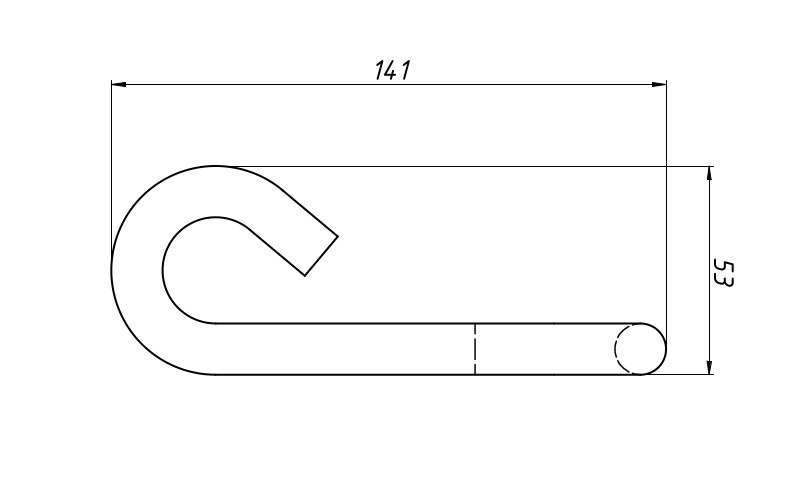

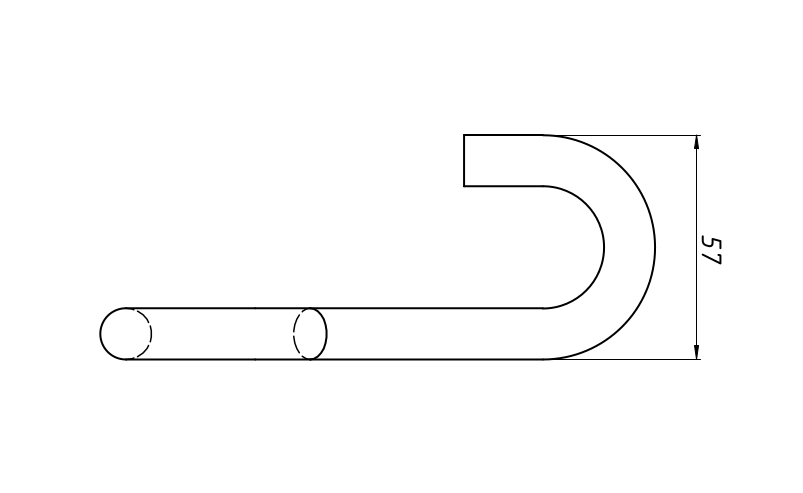

Размеры
