Кронштейн стартовый КСО-5
Кронштейн предназначен для крепления одной группы полимерных подвесов к борту или кровле выработки. Кронштейн закрепляется посредством болтового анкера или шурупа по бетону.
Описание

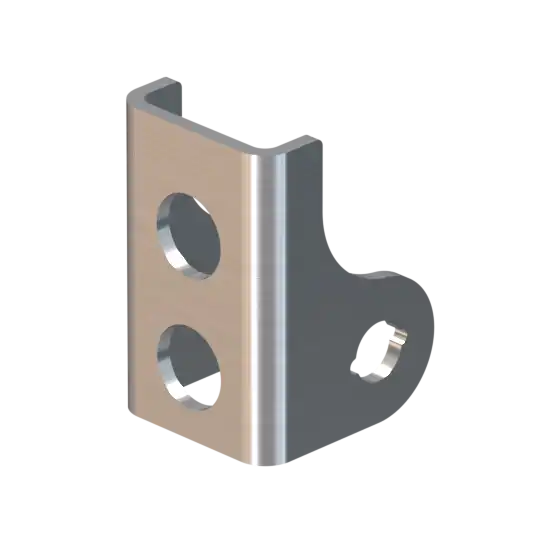

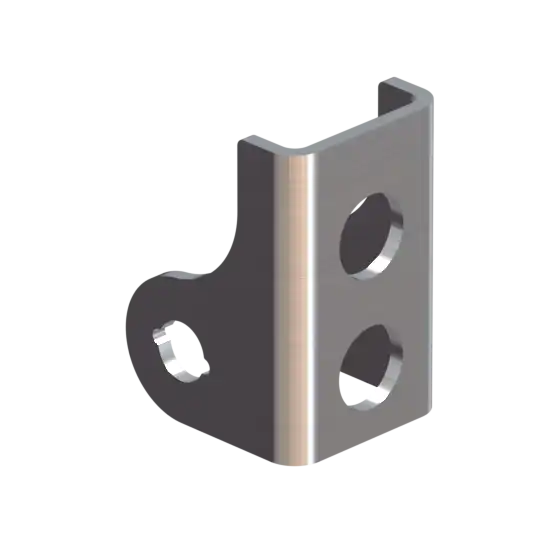

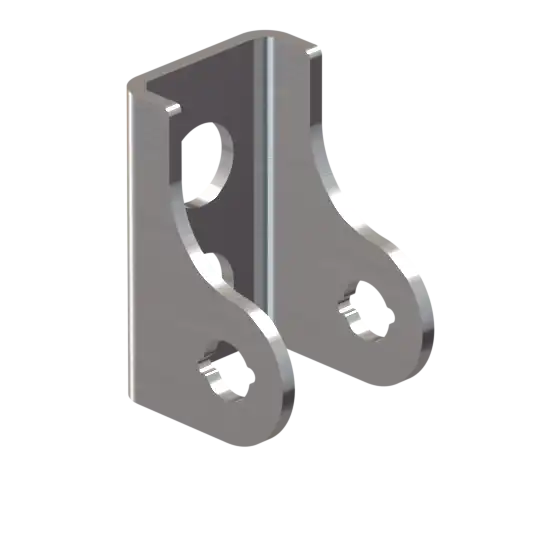

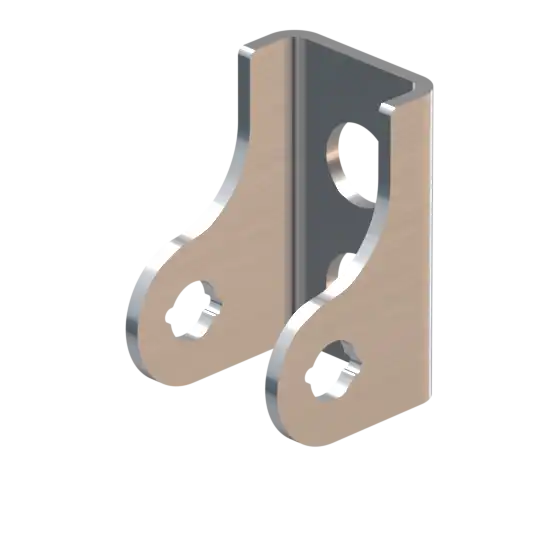

Кронштейн представляет собой гнутую конструкцию из нержавеющего листа толщиной 3 мм с отверстием диаметром от 9 до 16 мм под анкер.
Кронштейн закрепляется анкером к поверхности выработки. Кронштейн позволяет выполнить промежуточное закрепление группы подвесов ПК в любом месте соединения подвесов (для этого используется штифт Ш2), что обеспечивает возможность прижатие группы подвесов к своду выработки.
На кронштейне подвесы ПК закрепляются с использованием штифта Ш1 или штифта Ш2 (при суммарной нагрузке от кабелей более 30 кг.).
Кронштейны изготавливаются из нержавеющей стали.
Обозначение
Полное обозначение
КСО-5-АА.ббБББ ТУ 25.11.23-001-78935341-2023
где:
| АА – | диаметр отверстия под анкер (9, 11, 14, 16), мм |
| ббБББ- | марка нержавеющей стали (нж304 – AISI 304, нж316 – AISI 316) (может быть опущено, в этом случае поставляется исполнение нж304) |
Пример: КСО-5-14.нж304 – кронштейн стартовый с диаметром отверстия под анкер 14 мм из стали AISI 304.
Характеристики
| Тип | КСО-5 |
| Габаритные размеры (ВхШхГ), мм | 60х38х43 |
| Нагрузка, кг, не более | 200 |
| Материал (основной) | AISI 304 |
| Единица измерения | шт. |
| Масса ед., кг | 0,1 |
| Количество в упаковке, шт. | 50 |
| Размер упаковки (ВхШхГ), мм | 100х165х220 |
| Тип упаковки | гофроящик |
| Масса упаковки, кг | 5 |
| Обозначение документа | ТУ 25.11.23-001-78935341-2023 |
