Подвес ПК-80
Полимерный подвес ПК-80 предназначен для подвески кабелей с наружным диаметром до 80 мм.
Описание

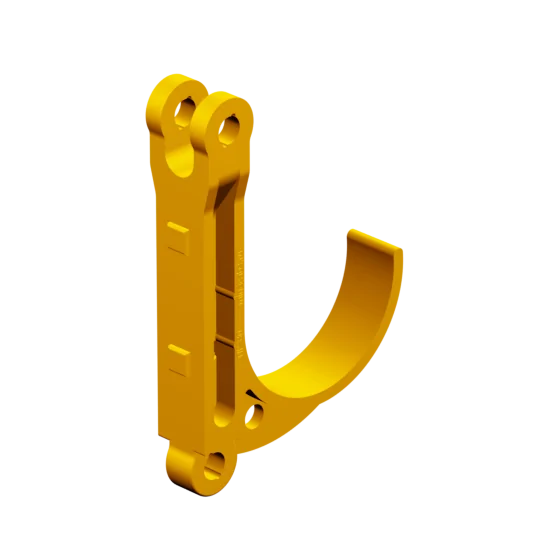

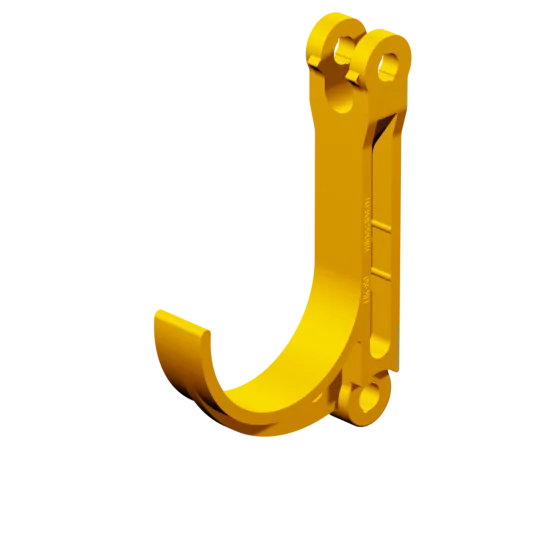

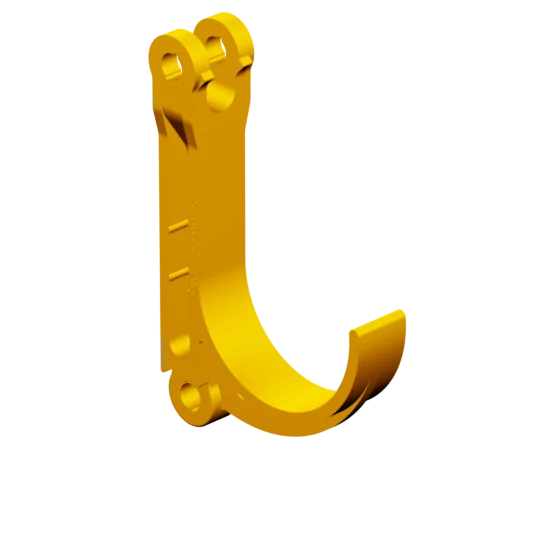

Подвес представляет собой цельнолитую конструкцию, состоящую из крюка с верхним и нижним узлом крепления.
Крепление первого подвеса к выработке или к другому основанию выполняется посредством стартового кронштейна. Со групповыми стартовыми кронштейнами КСГ и одиночными стартовыми кронштейнами КСО подвес соединяется при помощи штифта Ш2 и фиксатора Ф1, при нагрузке на группу кронштейнов до 20 кг допускается закрепление с использованием штифта Ш1 и фиксатора Ф1.

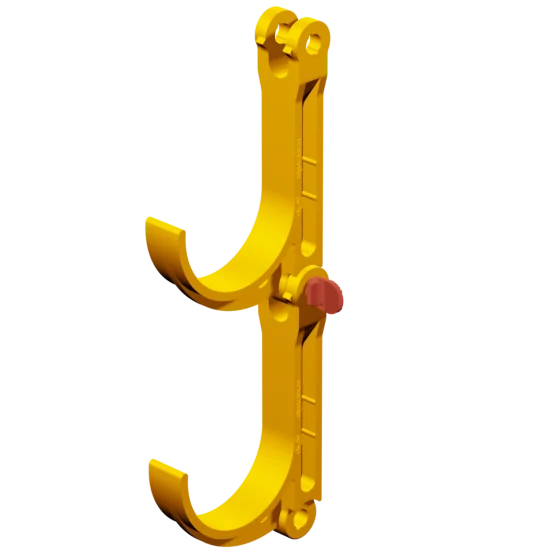

Соединение подвесов между собой выполняется при помощи штифта Ш1. Соединение и разъединение подвесов выполняется без применения специального инструмента. Штифт Ш1 фиксируется посредством пазового замка и не требует дополнительной фиксации. Подвес ПК-80 может соединяться с другими подвесами ПК, что позволяет выполнять наборку кабельной гребенки под разные используемые типы кабелей, образуя конструкцию минимальных габаритов и стоимости.
Штифт Ш1 и фиксатор Ф1 поставляются комплектно с подвесом и не требуют отдельного заказа.
Обозначение
Подвес ПК-80 ТУ 27.33.14-001-78935341-2023
Характеристики
| Тип | ПК-80 |
| Габаритные размеры (ВхШхГ), мм | 165х108х31 |
| Нагрузка на подвес, не более, кг | 40 |
| Нагрузка на группу, не более, кг | 180 |
| Материал (основной) | полиамид |
| Единица измерения | шт. |
| Масса ед., кг | 0,112 |
| Количество в упаковке, шт. | 80 |
| Размер упаковки (ВхШхГ), мм | 285х305х265 |
| Тип упаковки | стрейч |
| Масса упаковки, кг | 8,96 |
| Обозначение документа | ТУ 27.33.14-001-78935341-2023 |
Размеры
