Штифт Ш1
Полимерный штифт Ш1 предназначен для соединения подвесов серии ПК между собой и со стартовыми кронштейнами КСГ.
Описание

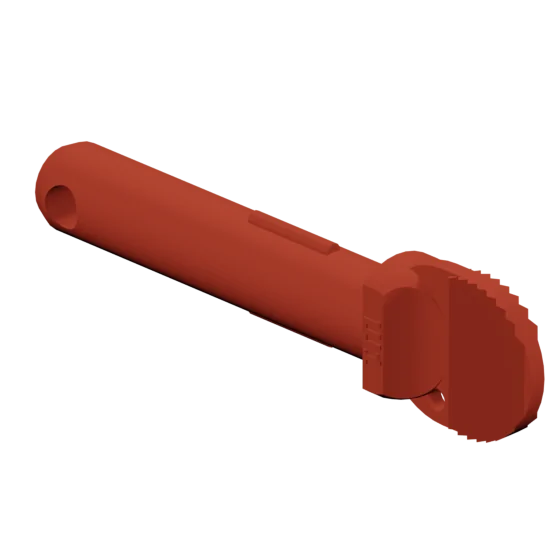

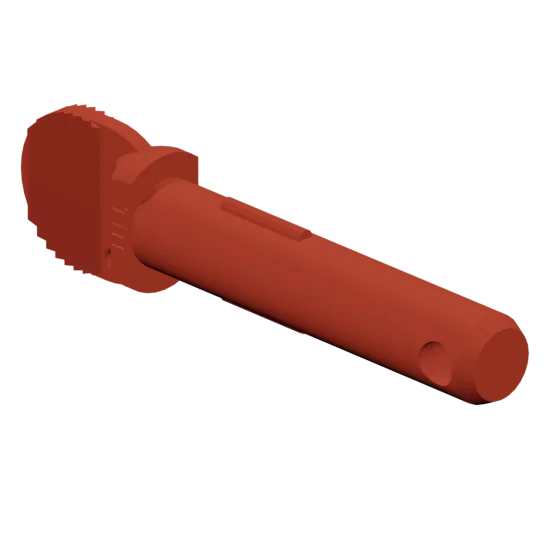

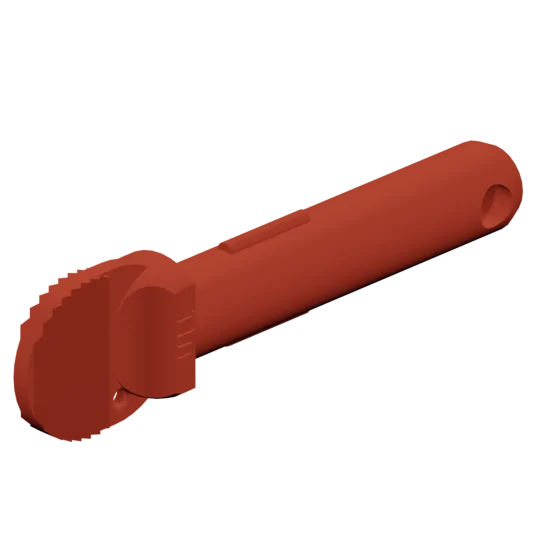

Штифт представляет собой литую конструкцию, состоящую из цилиндра диаметром 10 мм с двумя шипами и головкой.

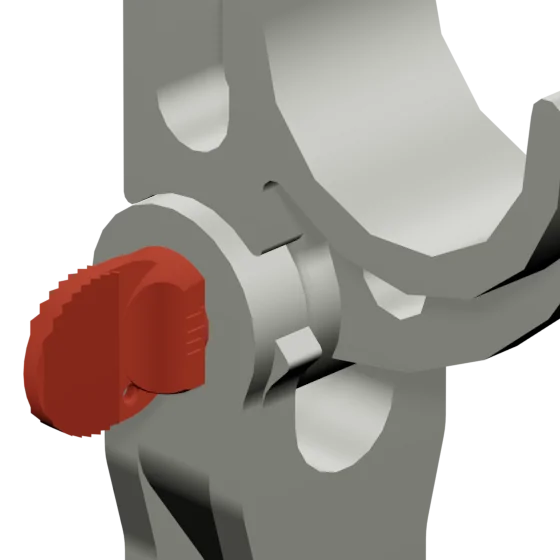

В подвесах ПК штифт фиксируется с использованием соединения шип-паз.
При использовании шплинта для соединения с стартовыми кронштейнами КСГ (допускается при нагрузке на сборную конструкцию до 20 кг) фиксация шплинта выполняется с использованием фиксатора Ф1. При большей нагрузке для соединения с стартовыми кронштенами необходимо использовать металлический штифт Ш2.
Штифт Ш1 закрепляется на подвесах серии ПК и связан с ними полимерной нитью, что позволяет не терять его в условиях шахт и рудников.
Штифт Ш1 и фиксатор Ф1 поставляются комплектно с подвесом и не требуют отдельного заказа, но могут быть заказаны при необходимости.
Обозначение
Штифт Ш1 ТУ 27.33.14-001-78935341-2023
Характеристики
| Тип | Ш1 |
| Габаритные размеры (ВхШхГ), мм | 72х18х10 |
| Материал (основной) | полиамид |
| Единица измерения | шт. |
| Масса ед., кг | 0,006 |
| Тип упаковки | совместно с подвесами ПК |
| Обозначение документа | ТУ 27.33.14-001-78935341-2023 |
