Штифт Ш2
Металлический штифт Ш2 предназначен для соединения подвесов ПК со стартовыми кронштейнами групповыми КСГ и стартовыми кронштейнами одиночными КСО .
Описание

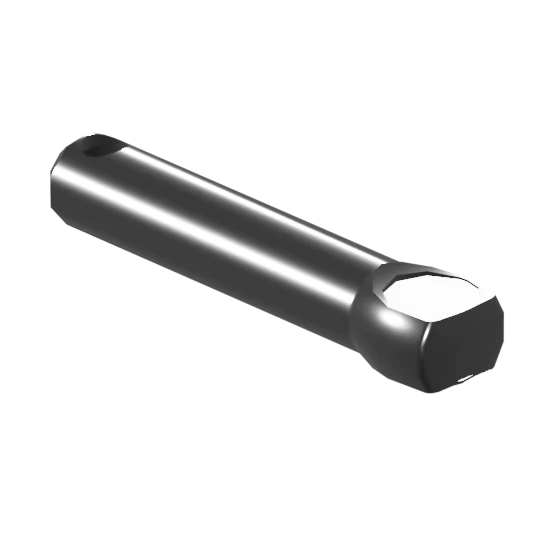

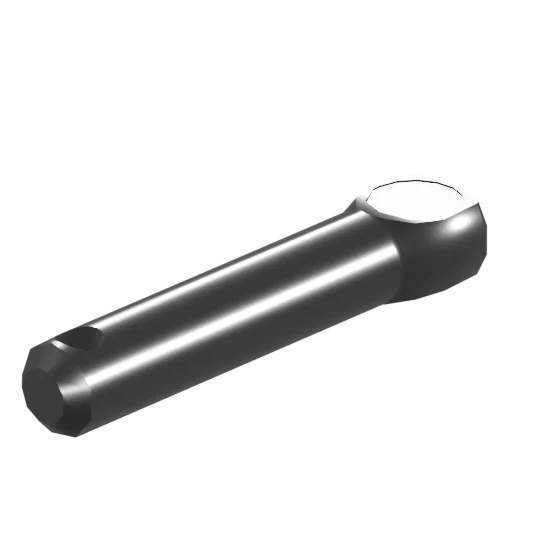

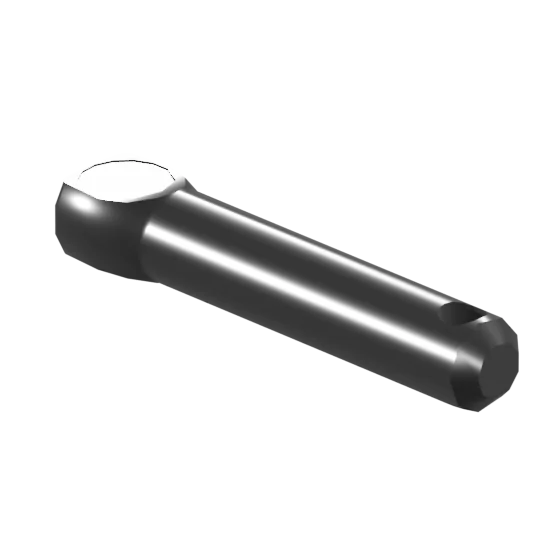

Штифт представляет собой металлический цилиндр, приплюснотый с одного конца, и с цилиндрическим отверстием с другой стороны. В качестве штифта Ш2 заказчику может поставляться штифт по DIN 1444 B / ISO 2341 или оси под шплинт по ГОСТ 9650-80 (с доработкой отверстия под шплинт в размер фиксатора Ф1).

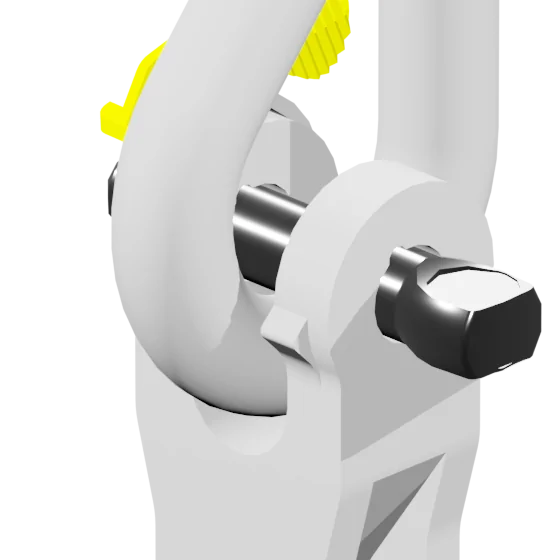

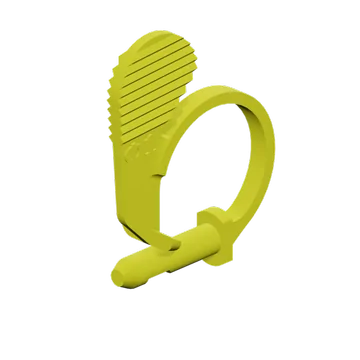

В стартовом кронштейне КГС штифт фиксируется с использованием фиксатора Ф1 или стальной проволоки, так же возможна фиксация с использованием полимерной стяжки. Фиксаторы Ф1 поставляются комплектно с подвесами ПК.
Штифт производится из нержавеющей стали.
Обозначение
Штифт Ш2 ТУ 25.94.12-001-78935341-2023
Характеристики
| Тип | Ш2 |
| Габаритные размеры (ВхШхГ), мм | 60х14х10 |
| Нагрузка на шплинт с ПК, не более, кг | 180 |
| Материал (основной) | нерж. сталь А2/А4 |
| Единица измерения | шт. |
| Масса ед., кг | 0,035 |
| Количество в упаковке, шт. | 60 или 80 |
| Размер упаковки (ВхШхГ), мм | 50х150х150 |
| Тип упаковки | картонная коробка |
| Масса упаковки, кг | 2,1 или 2,7 |
| Обозначение документа | ТУ 25.94.12-001-78935341-2023 |
