Кабельные крепления ВК

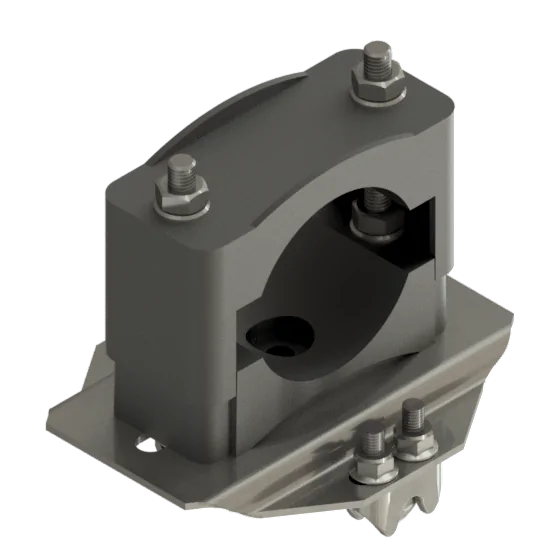

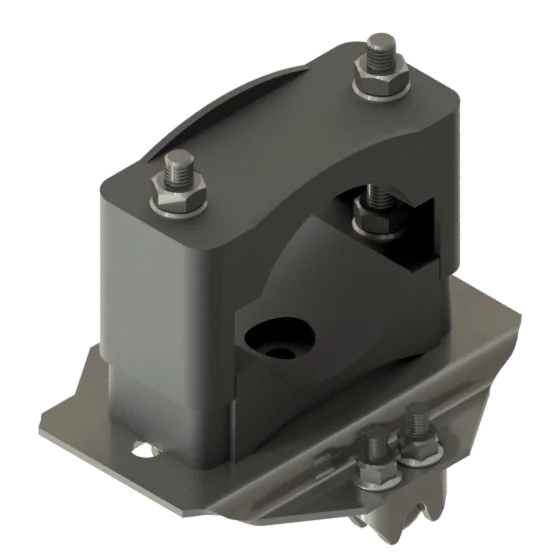

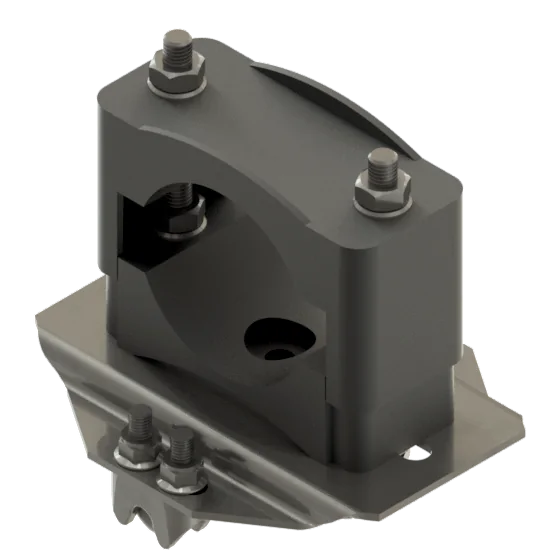

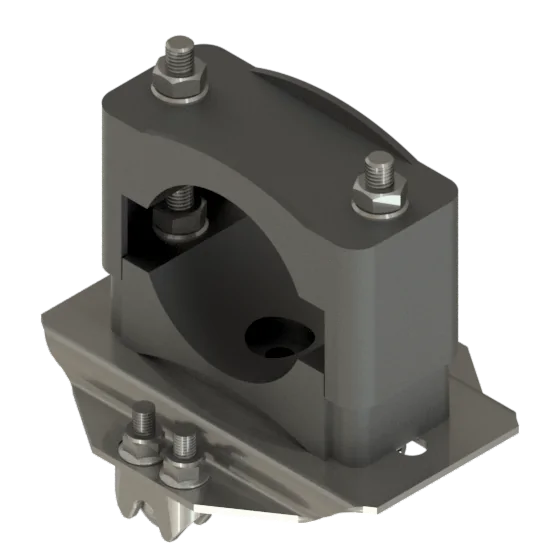

Крепления ВК выпускаются нескольких типоразмеров и представляют собой несущую стальную профилированную пластину толщиной 2 мм на которую закрепляется комплектный пластиковый зажим для кабеля. Пластина закрепляется на стальной канат посредством комплектных канатных зажимов по DIN 1142. Пластиковый зажим состоит из двух частей (верхняя и нижняя): нижняя закрепляется к стальной пластине болтами и на эти же болты притягивается верхняя часть, обеспечивающая закрепление кабеля в креплении. Рекомендуемый шаг крепления зажимов – 1 м. Если требуется меньший шаг крепления необходимо использовать кабельный зажим СК.

Крепления обеспечивают закрепление кабелей на стальном канате с контролируемым сжатием, не требуют ударных нагрузок, позволяют выполнять контроль усилия закрепления при эксплуатации.

Крепление и используемые метизы выполняются из нержавеющей стали. Размер болтов определяется типоразмером зажима, болты, канатные зажимы входят в комплект поставки. Для крепления стального каната к основанию рекомендуется использовать три зажима DIN 1142, коуш клиновой DIN 6899 и такелажную скобу DIN 82101. Крепление каната через такелажную скобу может выполняться к стартовым кронштейнам КСО или другим конструкциям в выработке.

Полное обозначение

ВК AA-BB-СС ТУ 25.11.23-004-78935341-2023

где:

Пример: ВК 40-65-10 – зажим кабельный стволовой, предназначенный для закрепления кабелей диаметром от 40 до 65 мм на стальной канат диаметром 10 мм.

Стальной канат, зажимы DIN 1142, коуш клиновой DIN 6899 и такелажная скоба DIN 82101 могут быть включены в комплект поставки, для этого после обозначения укажите “К” и требуемую длину всей тросовой подвески в метрах, например, при заказе по коду ВК 40-65-10-К-10 в комплект поставки войдут 9 зажимов ВК 40-65-10, 10 метров стального каната номинальным диаметром 10 мм, три зажима DIN 1142, один коуш клиновой DIN 6899 и одна такелажная скоба DIN 82101 (все для стального каната 10 мм).
