Кабельные зажимы СА
Кабельные зажимы СА предназначены для закрепления кабелей в шахтных стволах и других вертикальных выработках. Зажимы выполняются из нержавеющей стали и крепятся на плоскую поверхность (бетонную крепь) на анкерный болт. Зажимы преимущественно предназначены для закрепления одиночных кабелей.
Описание

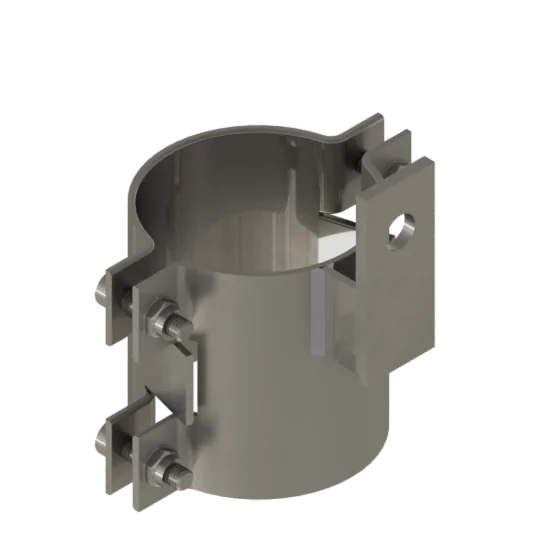

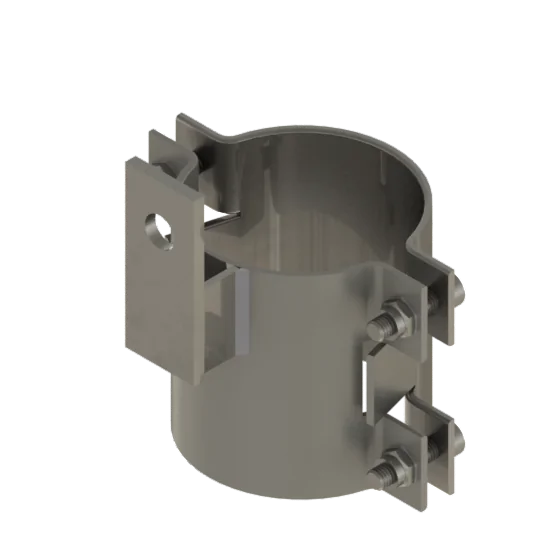

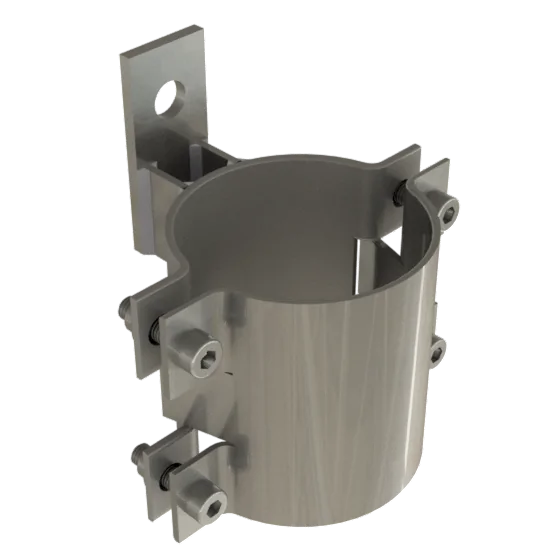

Зажимы СА выпускаются нескольких типоразмеров и представляют собой цельно сварную конструкцию, состоящую из Г-образной части с приваренным полуцилиндром (нижняя часть) к которому при помощи болтов крепится верхняя часть, обеспечивающая закрепление кабеля. При закреплении верхней части болты вкручиваются в гайки, приваренные с обратной стороны нижней части. По заказу для повышения безопасности при монтаже нижняя и верхняя части зажима могут быть соединены тросиком.
Крепление зажима в стволе выполняется на анкерный болт.
Зажимы обеспечивают закрепление кабелей в стволе с контролируемым сжатием, не требуют ударных нагрузок, позволяют выполнять контроль усилия закрепления при эксплуатации. При изготовлении зажимов используются самоконтрящиеся гайки, болты в верхней части выполняются невыпадающими.
Зажимы и используемые метизы выполняются из нержавеющей стали. Толщина стали, размер болтов определяется типоразмером зажима.
Обозначение
Полное обозначение
СА AA-BB-СС ТУ 25.99.29-001-78935341-2023
где:
где:
| АА – | минимальный диаметр закрепляемого кабеля, мм |
| BB – | максимальный диаметр закрепляемого кабеля, мм |
| СС – | диаметр отверстия под анкерный болт, мм |
Пример: СА 76-83-12 – зажим кабельный стволовой, предназначенный для закрепления кабелей диаметром от 76 до 83 мм под анкер наружным диаметром 12 мм.
Характеристики
Зажимы СА выпускаются по ТУ 25.99.29-001-78935341-2023
Зажимы поставляются в картонных коробках, количество зажимов в упаковке зависит от типоразмера и определяется при отгрузке.
Для основных конфигураций зажимов основные характеристики приведены в таблице.
| Обозначение | Минимальный диаметр закрепляемого кабеля, мм | Максимальный диаметр закрепляемого кабеля, мм | Толщина стали зажима, мм | Масса зажима, кг | Максимальная нагрузка на зажим, кг |
| СА 13-20-8 | 13 | 20 | 2 | 0,160 | 200 |
| СА 20-27-8 | 20 | 27 | 2 | 0,182 | 200 |
| СА 27-34-8 | 27 | 34 | 2 | 0,208 | 200 |
| СА 34-41-10 | 34 | 41 | 2 | 0,281 | 400 |
| СА 41-48-10 | 41 | 48 | 2 | 0,331 | 400 |
| СА 48-55-10 | 48 | 55 | 3 | 0,558 | 500 |
| СА 55-62-10 | 55 | 62 | 3 | 0,645 | 600 |
| СА 62-69-12 | 62 | 69 | 3 | 0,727 | 700 |
| СА 69-76-12 | 69 | 76 | 3 | 0,816 | 850 |
| СА 76-83-12 | 76 | 83 | 3 | 0,912 | 850 |
| СА 83-90-16 | 83 | 90 | 3 | 1,252 | 850 |
| СА 90-97-16 | 90 | 97 | 3 | 1,41 | 900 |
| СА 95-102-16 | 95 | 102 | 3 | 1,43 | 900 |
Размеры
Размер подвесов зависит от модификации, размеры базовых конфигураций подвесов приведены в таблице.
| Обозначение | A, мм | B, мм | C, мм | D, мм |
| СА 13-20-8 | 72 | 44 | 49 | 9 |
| СА 20-27-8 | 79 | 51 | 56 | 9 |
| СА 27-34-8 | 86 | 58 | 61 | 9 |
| СА 34-41-10 | 93 | 77 | 67 | 11 |
| СА 41-48-10 | 100 | 84 | 75 | 11 |
| СА 48-55-10 | 107 | 103 | 84 | 11 |
| СА 55-62-10 | 114 | 110 | 92 | 11 |
| СА 62-69-12 | 121 | 117 | 99 | 13 |
| СА 69-76-12 | 128 | 124 | 106 | 13 |
| СА 76-83-12 | 135 | 131 | 113 | 16 |
| СА 83-90-16 | 142 | 138 | 122 | 17 |
| СА 90-97-16 | 149 | 145 | 118 | 17 |
| СА 95-102-16 | 149 | 162 | 223 | 17 |
