Кабельные зажимы СК
Кабельные зажимы СК предназначены для закрепления кабелей в шахтных стволах и других вертикальных выработках. Зажимы выполняются из нержавеющей стали и крепятся на стальной канат. Зажимы преимущественно предназначены для закрепления одиночных кабелей.
Описание

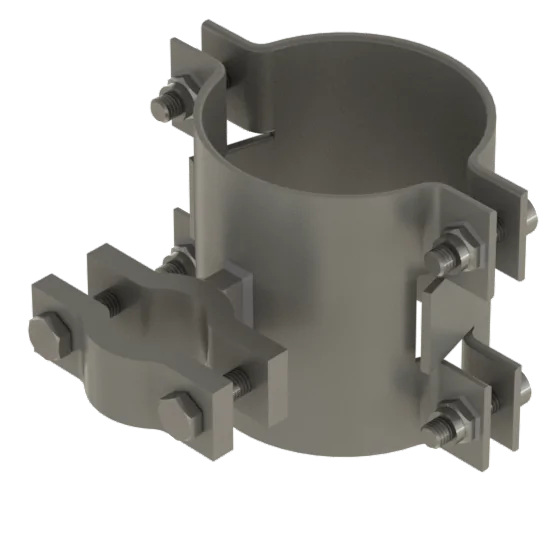

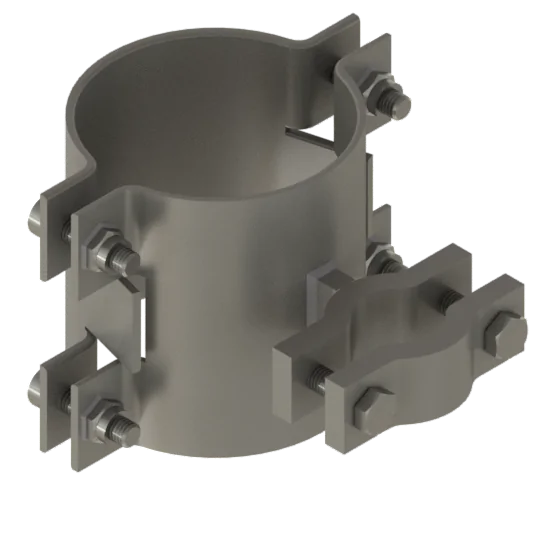

Зажимы СК выпускаются нескольких типоразмеров и представляют собой цельно сварную конструкцию, состоящую из части для закрепления стального каната с приваренным полуцилиндром (нижняя часть) к которому при помощи болтов крепится верхняя часть, обеспечивающая закрепление кабеля. При закреплении верхней части болты вкручиваются в гайки, приваренные с обратной стороны нижней части. По заказу для повышения безопасности при монтаже нижняя и верхняя части зажима могут быть соединены тросиком.
Крепление зажима в стволе выполняется на стальной канат требуемого диаметра (диаметр определяется расчетом по несущей способности каната при проектировании кабельной трассы).
Зажимы обеспечивают закрепление кабелей в стволе с контролируемым сжатием, не требуют ударных нагрузок, позволяют выполнять контроль усилия закрепления при эксплуатации. При изготовлении зажимов используются самоконтрящиеся гайки, болты в верхней части выполняются невыпадающими.
Зажимы и используемые метизы выполняются из нержавеющей стали. Толщина стали, размер болтов определяется типоразмером зажима.
Обозначение
Полное обозначение
СК AA-BB-СС ТУ 25.99.29-001-78935341-2023
где:
где:
| АА – | минимальный диаметр закрепляемого кабеля, мм |
| BB – | максимальный диаметр закрепляемого кабеля, мм |
| СС – | диаметр стального каната для закрепления, мм |
Пример: СК 76-83-14 – зажим кабельный стволовой, предназначенный для закрепления кабелей диаметром от 76 до 83 мм канат наружным диаметром 14 мм.
Характеристики
Зажимы СК выпускаются по ТУ 25.99.29-001-78935341-2023
Зажимы поставляются в картонных коробках, количество зажимов в упаковке зависит от типоразмера и определяется при отгрузке.
Для основных конфигураций зажимов основные характеристики приведены в таблице.
| Обозначение | Минимальный диаметр закрепляемого кабеля, мм | Максимальный диаметр закрепляемого кабеля, мм | Толщина стали зажима, мм | Масса зажима, кг | Максимальная нагрузка на зажим, кг |
| СК 13-20-12 | 13 | 20 | 2 | 0,155 | 200 |
| СК 20-27-12 | 20 | 27 | 2 | 0,176 | 200 |
| СК 27-34-12 | 27 | 34 | 2 | 0,202 | 200 |
| СК 34-41-16 | 34 | 41 | 2 | 0,285 | 400 |
| СК 41-48-16 | 41 | 48 | 2 | 0,322 | 400 |
| СК 48-55-20 | 48 | 55 | 3 | 0,693 | 500 |
| СК 55-62-20 | 55 | 62 | 3 | 0,777 | 600 |
| СК 62-69-20 | 62 | 69 | 3 | 0,860 | 700 |
| СК 69-76-28 | 69 | 76 | 3 | 0,969 | 850 |
| СК 76-83-28 | 76 | 83 | 3 | 1,064 | 850 |
| СК 83-90-28 | 83 | 90 | 4 | 1,434 | 850 |
| СК 90-97-28 | 90 | 97 | 4 | 1,584 | 900 |
Размеры
Размер подвесов зависит от модификации, размеры базовых конфигураций подвесов приведены в таблице.
| Обозначение | A, мм | B, мм | C, мм | D, мм |
| СК 13-20-12 | 30 | 44 | 57 | 12 |
| СК 20-27-12 | 37 | 51 | 65 | 12 |
| СК 27-34-12 | 44 | 58 | 70 | 12 |
| СК 34-41-16 | 51 | 77 | 84 | 16 |
| СК 41-48-16 | 58 | 84 | 92 | 16 |
| СК 48-55-20 | 65 | 103 | 108 | 16 |
| СК 55-62-20 | 72 | 110 | 116 | 20 |
| СК 62-69-20 | 79 | 117 | 125 | 20 |
| СК 69-76-28 | 86 | 124 | 138 | 28 |
| СК 76-83-28 | 93 | 131 | 147 | 28 |
| СК 83-90-28 | 100 | 138 | 156 | 28 |
| СК 90-97-28 | 107 | 145 | 162 | 28 |
