Кабельные зажимы СПо
Кабельные зажимы СПо предназначены для закрепления кабелей в шахтных стволах и других вертикальных выработках. Зажимы выполняются из нержавеющей стали и крепятся на горизонтальную полосу, предварительно закрепленную в стволе. В отличие от зажимов СП для закрепления данных зажимов не требуется доступ с обратной стороны зажима, что позволяет выполнить прокладку кабелей максимально близко к армировке ствола.
Описание

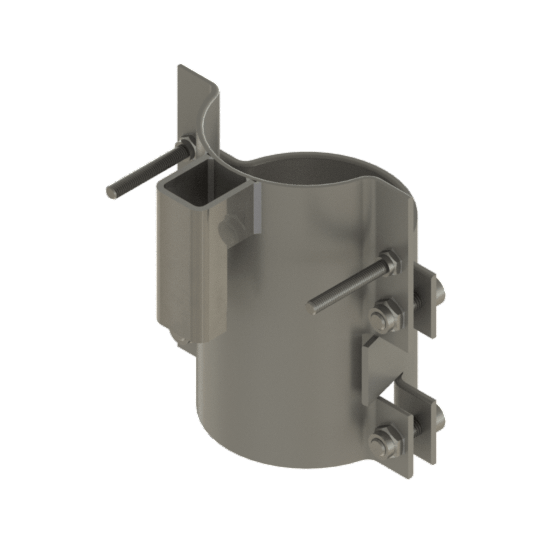

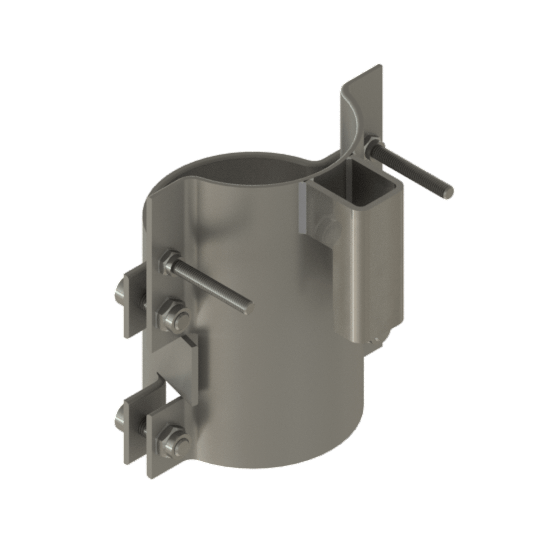

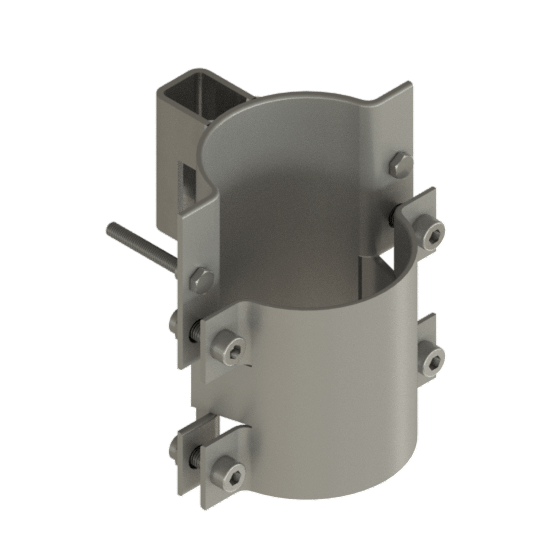

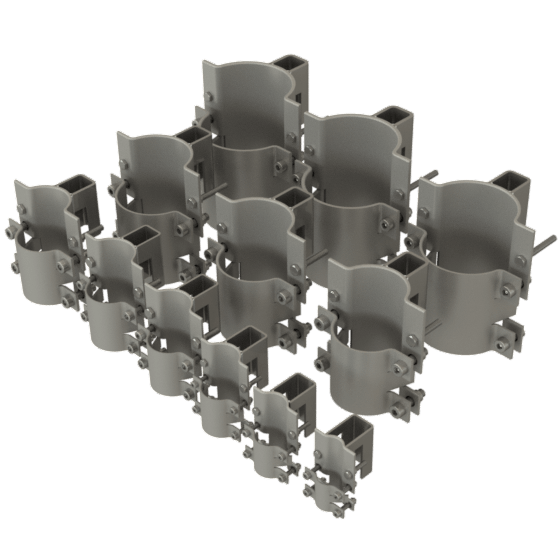

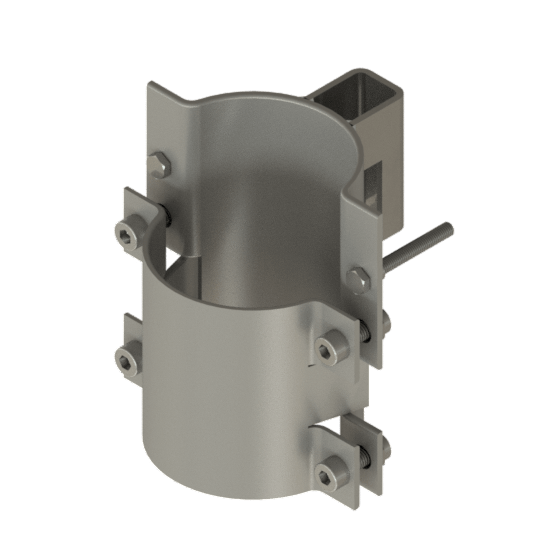

Зажимы СПо выпускаются нескольких типоразмеров и представляют собой цельно сварную конструкцию, состоящую из Г-образной части с приваренным полуцилиндром (нижняя часть) к которому при помощи болтов крепится верхняя часть, обеспечивающая закрепление кабеля. При закреплении верхней части болты вкручиваются в гайки, приваренные с обратной стороны нижней части. По заказу для повышения безопасности при монтаже нижняя и верхняя части зажима могут быть соединены тросиком.
Крепление зажима в стволе выполняется на предварительно установленный кронштейн, который выполняется, как правило, из полосовой стали. Кронштейн может быть включен в комплект поставки зажимов и проектируется индивидуально в зависимости от места закрепления в стволе: на тюбинговую колонну, бетонную крепь или расстрел. Фиксация зажима на кронштейне выполняется посредством болтов в нижней части за счет прижима к Г-образной части зажима.
Зажимы обеспечивают закрепление кабелей в стволе с контролируемым сжатием, не требуют ударных нагрузок, позволяют выполнять контроль усилия закрепления при эксплуатации. При изготовлении зажимов используются самоконтрящиеся гайки, болты в верхней части выполняются невыпадающими.
Зажимы и используемые метизы выполняются из нержавеющей стали. Толщина стали, размер болтов определяется типоразмером зажима.
Обозначение
Полное обозначение
СПо AA-BB-СС ТУ 25.99.29-001-78935341-2023
где:
где:
| АА – | минимальный диаметр закрепляемого кабеля, мм |
| BB – | максимальный диаметр закрепляемого кабеля, мм |
| СС – | толщина пластины, на которую закрепляются зажимы, мм |
Пример: СПо 76-83-25 – зажим кабельный стволовой, предназначенный для закрепления кабелей диаметром от 76 до 83 мм на пластину толщиной до 25 мм
Характеристики
Зажимы СПо выпускаются по ТУ 25.99.29-001-78935341-2023
Зажимы поставляются в картонных коробках, количество зажимов в упаковке зависит от типоразмера и определяется при отгрузке.
Для основных конфигураций зажимов основные характеристики приведены в таблице.
| Обозначение | Минимальный диаметр закрепляемого кабеля, мм | Максимальный диаметр закрепляемого кабеля, мм | Толщина стали зажима, мм | Масса зажима, кг | Максимальная нагрузка на зажим, кг |
| СПо 13-20-25 | 13 | 20 | 2 | 0,127 | 200 |
| СПо 20-27-25 | 20 | 27 | 2 | 0,156 | 200 |
| СПо 27-34-25 | 27 | 34 | 2 | 0,192 | 200 |
| СПо 34-41-25 | 34 | 41 | 2 | 0,297 | 400 |
| СПо 41-48-25 | 41 | 48 | 2 | 0,348 | 400 |
| СПо 48-55-25 | 48 | 55 | 3 | 0,662 | 500 |
| СПо 55-62-25 | 55 | 62 | 3 | 0,773 | 600 |
| СПо 62-69-25 | 62 | 69 | 3 | 0,869 | 700 |
| СПо 69-76-25 | 69 | 76 | 3 | 0,972 | 850 |
| СПо 76-83-25 | 76 | 83 | 3 | 1,08 | 850 |
| СПо 83-90-25 | 83 | 90 | 3 | 1,60 | 850 |
| СПо 90-97-25 | 90 | 97 | 3 | 1,78 | 900 |
| СПо 95-102-25 | 95 | 102 | 3 | 1,83 | 900 |
Размеры
Размер подвесов зависит от модификации, размеры базовых конфигураций подвесов приведены в таблице.
| Обозначение | A, мм | B, мм | C, мм | W, мм |
| СПо 13-20-25 | 65 | 44 | 65 | 25 |
| СПо 20-27-25 | 67 | 51 | 72 | 25 |
| СПо 27-34-25 | 77 | 58 | 79 | 25 |
| СПо 34-41-25 | 91 | 77 | 86 | 25 |
| СПо 41-48-25 | 98 | 84 | 92 | 25 |
| СПо 48-55-25 | 105 | 103 | 102 | 25 |
| СПо 55-62-25 | 114 | 110 | 109 | 25 |
| СПо 62-69-25 | 124 | 117 | 116 | 25 |
| СПо 69-76-25 | 131 | 124 | 123 | 25 |
| СПо 76-83-25 | 138 | 131 | 130 | 25 |
| СПо 83-90-25 | 145 | 138 | 139 | 25 |
| СПо 90-97-25 | 152 | 145 | 146 | 25 |
| СПо 95-102-25 | 152 | 162 | 143 | 25 |
