Крепление КЛС-1
Крепление КЛС-1 предназначено для крепления стальной или полимерной ленты для последующего закрепления на нее шахтной светодиодной ленты.
Описание

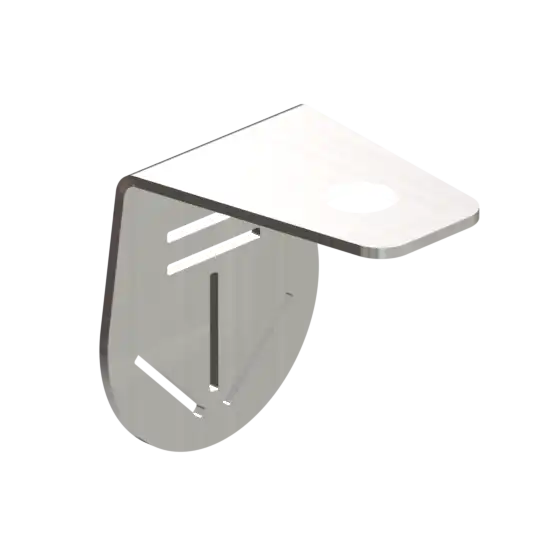

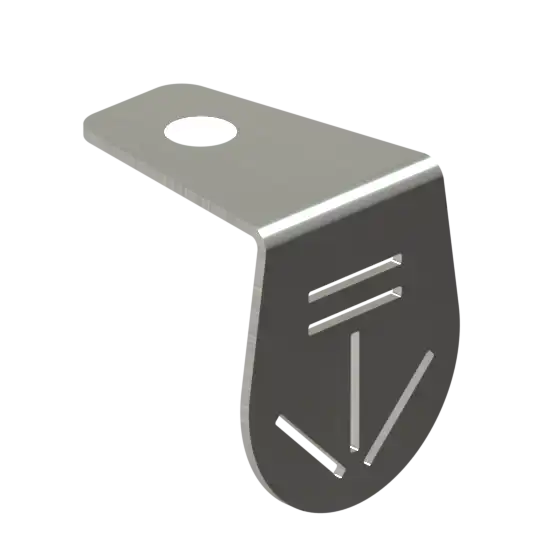

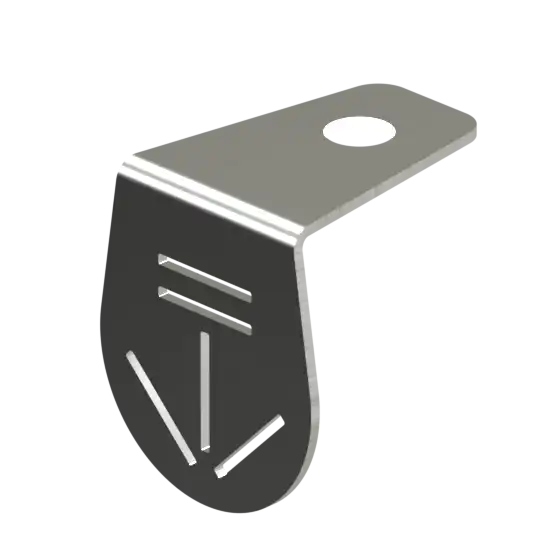

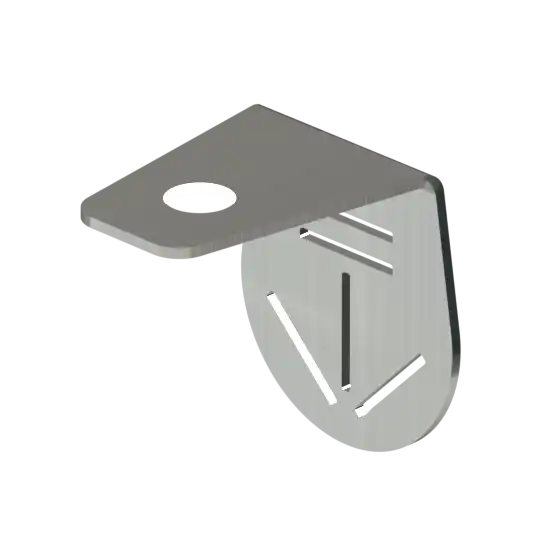

Крепление КЛС-1 представляет собой гнутую пластину из нержавеющей стали толщиной 2 мм с прорезями для пропуска опорной ленты для закрепления светодиодной ленты. Прорези 22х2 мм ориентированы под различными углами, что позволяет при монтаже ленты cкорректировать неровности рельефа поверхности горной выработки и ориентировать ленту в необходимом направлении. В качестве опорной ленты рекомендуется использовать ПЭТ ленту или бандажную ленту из нержавеющей стали. Крепление светодиодной ленты к опорной ленте выполняется посредством полимерных стяжек. Рекомендуемый шаг установки кронштейнов – не более 3 м и в местах поворота трассы. Рекомендуемый шаг крепления светодиодной ленты стяжками к опорной ленте – 1 м.
Закрепление КЛС-1 выполняется одиночным анкером. Диаметр отверстия для анкера определяется при заказе.
КЛС-1 изготавливается из нержавеющей стали.
Обозначение
КЛС-1-АА-БББ ТУ 25.94.12-002-78935342-2025
где:
где:
| АА- | диаметр отверстия под анкер, мм (7, 9, 11, 14 или 16 мм) |
| БББ- | марка нержавеющей стали (304 – AISI 304, 316 – AISI 316) |
Пример: КЛС-1-14-304 – крепление металлическое для крепления светодиодной ленты из стали AISI 304 с диаметром под анкер 14 мм.
Характеристики
| Тип | КЛС-1 |
| Габаритные размеры (ВхШхГ), мм | 50х50х55 |
| Нагрузка, кг, не более | 30 |
| Материал (основной) | сталь AISI 304 или AISI 316 |
| Единица измерения | шт. |
| Масса ед., кг | 0,01 |
| Количество в упаковке, шт. | 50 |
| Размер упаковки (ВхШхГ), мм | 100х100х220 |
| Тип упаковки | гофроящик |
| Масса упаковки, кг | 0,5 |
| Обозначение документа | ТУ 25.94.12-002-78935342-2025 |
