Крепление КЛС-3
Крепление КЛС-3 предназначено для крепления шахтной светодиодной ленты с возможностью оперативного демонтажа и монтажа.
Описание

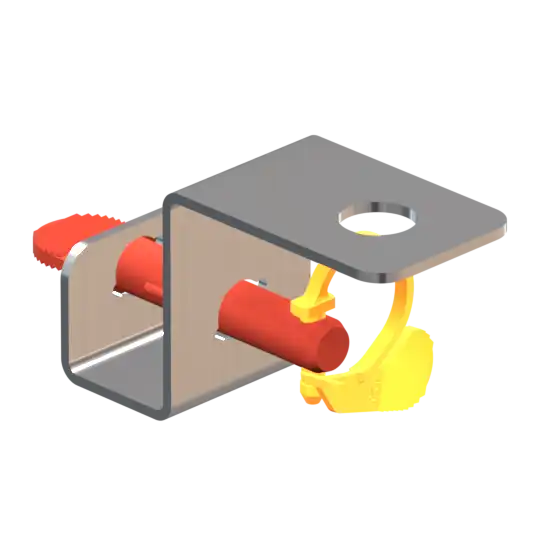

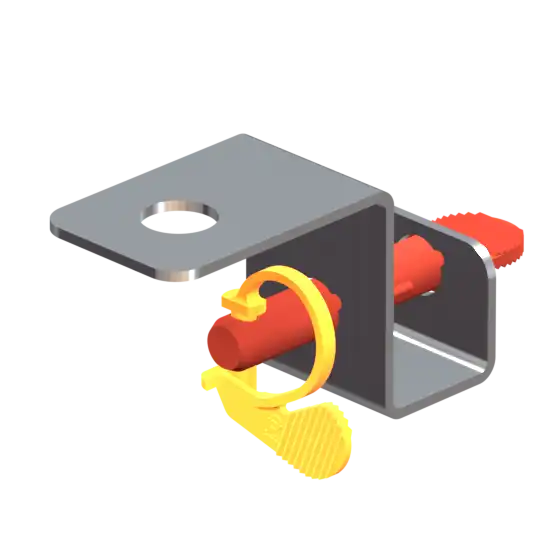

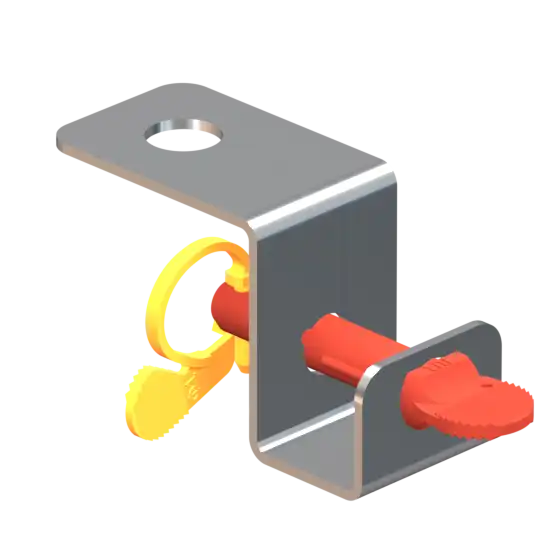

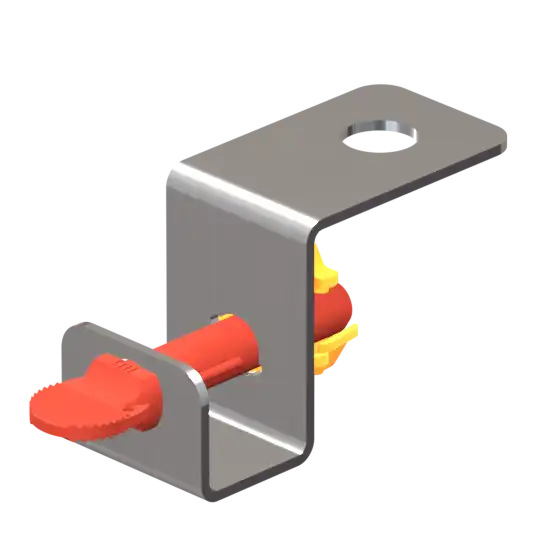

Крепление КЛС-3 представляет собой гнутую пластину из нержавеющей стали толщиной 2 мм с отверстиями для установки штифта Ш1 для фиксации шахтной светодиодной ленты. Крепление предназначено для фиксации светодиодно ленты размером до 20х10 мм. Рекомендуемый шаг установки креплений – не более 2 м и в местах поворота трассы (уточняется по руководству на крепление светодидной ленты). Использование съемного штифта Ш1 позволяет легко выполнять демонтаж ленты при необходимости. Штифт Ш1, фиксатор Ф1 идут в комплекте с КЛС-3.
Закрепление КЛС-3 выполняется одиночным анкером. Диаметр отверстия для анкера определяется при заказе.
КЛС-3 изготавливается из нержавеющей стали.
Обозначение
КЛС-3-АА-ББхВВ-ГГГ ТУ 25.94.12-002-78935342-2025
где:
где:
| АА- | диаметр отверстия под анкер, мм (7, 9, 11, 14 или 16 мм) |
| ББхВВ- | поперечные размеры ленты в мм (если не указано, то поставляется для ленты 20х10 мм) |
| ГГГ- | марка нержавеющей стали (304 – AISI 304, 316 – AISI 316) |
Пример: КЛС-3-14-15х5-304 – крепление металлическое для крепления светодиодной ленты с поперечными размерами 15х5 мм из стали AISI 304 с диаметром под анкер 14 мм.
Характеристики
| Тип | КЛС-3 |
| Габаритные размеры (ВхШхГ), мм | 80х46х35 |
| Нагрузка, кг, не более | 30 |
| Материал (основной) | сталь AISI 304 или AISI 316 |
| Единица измерения | шт. |
| Масса ед., кг | 0,01 |
| Количество в упаковке, шт. | 50 |
| Размер упаковки (ВхШхГ), мм | 100х100х220 |
| Тип упаковки | гофроящик |
| Масса упаковки, кг | 0,5 |
| Обозначение документа | ТУ 25.94.12-002-78935342-2025 |
